MP48 представляет собой эволюцию известного, высокопроизводительного и надежного блока управления AEB2001PC.
Блок управления MP48 предназначен для многоточечных систем синхронизированного последовательного впрыска на двигателях с 3-4 цилиндрами. При работе на газе блок MP48 учитывает время впрыска бензина и давление в топливной рампе, чтобы рассчитать эквивалентное количество газа для впрыска во впускной коллектор, обеспечивая характеристики работы двигателя, идентичные работе на бензине. MP48 оснащен системой диагностики всех компонентов газовой системы, состояние которой можно отслеживать с помощью калибровочного программного обеспечения как во время установки системы, так и в любой момент в течение всего срока службы двигателя. Эта функция помогает предотвратить возможные неисправности и облегчает техническое обслуживание.
Кроме того, калибровочный инструмент предлагает пошаговые процедуры, упрощающие установку и настройку системы.
Благодаря сочетанию блока MP48 и датчика PTMAP этапы установки дополнительно упрощаются, а затраты существенно снижаются.
Компактный корпус MP48 способствует легкому размещению блока управления в моторном отсеке. MP48 оснащен новым поколением 48-контактного автомобильного разъема с высокой степенью защиты IP (6K9K) от проникновения воды и удобной рычажной системой для подключения и отключения кабеля. Кабель обладает системой безопасности на разъеме, которая предотвращает случайное отсоединение проводки.

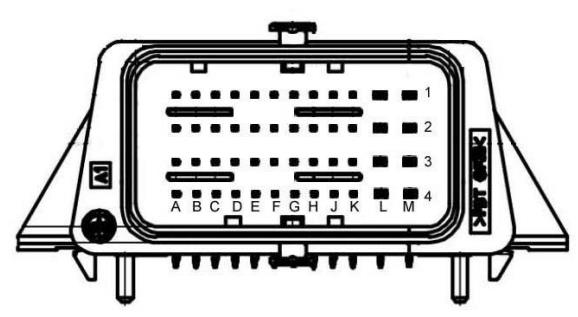

СИГНАЛ ОБОРОТОВ (ОТ ИНДУКТ. ДАТЧИКА) – ОТРИЦАТЕЛЬНЫЙ
3B
СИГНАЛ ПЕДАЛИ АКСЕЛЕРАТОРА
4B
СИГНАЛ ОБОРОТОВ (ОТ ИНДУКТ. ДАТЧИКА) – ПОЛОЖИТЕЛЬНЫЙ
3C
СИГНАЛ ТЕМПЕРАТУРЫ ОЖ
4C
ВХОД ДАВЛЕНИЯ ДИЗЕЛЯ
3D
МАССА ДАТЧИКА MAP
4D
МАССА ДАТЧИКА ТЕМПЕРАТУРЫ ВЫХЛОПА (PT200)
3E
СИГНАЛ ДАТЧИКА MAP
4E
СИГНАЛ ДАТЧИКА ТЕМПЕРАТУРЫ ВЫХЛОПА (PT200)
3F
K-LINE (диагностическая линия)
4F
СИГНАЛ ГАЗОВОЙ ФОРСУНКИ №4
3G
+12В ЗАЖИГАНИЕ (IGNITION)
4G
СИГНАЛ ГАЗОВОЙ ФОРСУНКИ №1
3H
СИГНАЛ ОБОРОТОВ ОТ ДАТЧИКА ХОЛЛА
4H
СИГНАЛ ГАЗОВОЙ ФОРСУНКИ №3
3I
ОПЦИОНАЛЬНО – НЕ ИСПОЛЬЗУЕТСЯ
4I
СИГНАЛ ГАЗОВОЙ ФОРСУНКИ №2
3K
ОПЦИОНАЛЬНО – НЕ ИСПОЛЬЗУЕТСЯ
4K
ОПЦИОНАЛЬНО – НЕ ИСПОЛЬЗУЕТСЯ
3L
МАССА (GROUND)
4L
МАССА (GROUND)
3M
+12В АККУМУЛЯТОР (BATTERY)
4M
+12В АККУМУЛЯТОР (BATTERY)
Примечания по переводу и терминологии:
• CAN HIGH/LOW – линии контроллерной сети автомобиля.
• Лямбда (Lambda) – датчик кислорода (контакты 1 и 5 Bosch).
• MAP Sensor – датчик абсолютного давления во впускном коллекторе.
• GAS TEMP / WATER TEMP – датчики температуры газа и охлаждающей жидкости.
• PT200 – тип термодатчика (платиновый).
• K-LINE – диагностическая линия по стандарту ISO 9141.
• RS232 – последовательный интерфейс для программирования/диагностики.
• OUT GAS 1/2 – выходы управления газовыми компонентами (например, редуктором).
• Контакты с пометкой «ОПЦИОНАЛЬНО – НЕ ИСПОЛЬЗУЕТСЯ» зарезервированы производителем.

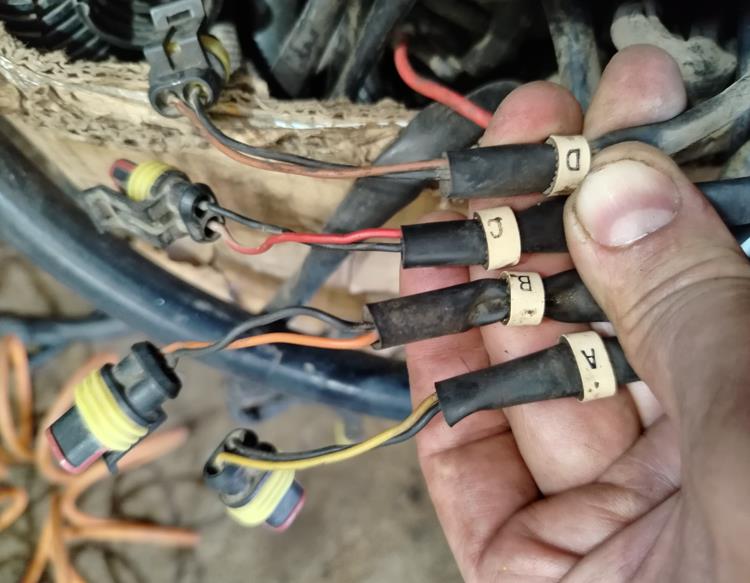

Распиновка разъемов газовых форсунок
1 цилиндр - Желтый
2 цилиндр - Оранжевый
3 цилиндр - Красный
4 цилиндр - Коричневый
