VW PASSAT B7
1.8 TSI 118kW (BZB)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 8-пиновый разъем под впускным коллектором | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 2 — КРАСНЫЙ / ЧЕРНЫЙ 1 мм² PIN 4 — КРАСНЫЙ / БЕЛЫЙ 1 мм² PIN 6 — КРАСНЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 8 — КРАСНЫЙ / СЕРЫЙ 1 мм² |
| RPM Катушка зажигания № 4 | КОРИЧНЕВЫЙ | PIN 4 — ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ 0,35 мм² |
| Датчик давления топлива 3-пиновый разъем под впускным коллектором со стороны пассажира | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — СИНИЙ 0,35 мм² |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ или питание катушки зажигания № 4 (PIN 1 — КРАСНЫЙ / ЗЕЛЕНЫЙ) |
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Silver / Gold (рабочее давление: 1,0 бар)
Форсунки:Hana Green (без жиклеров)

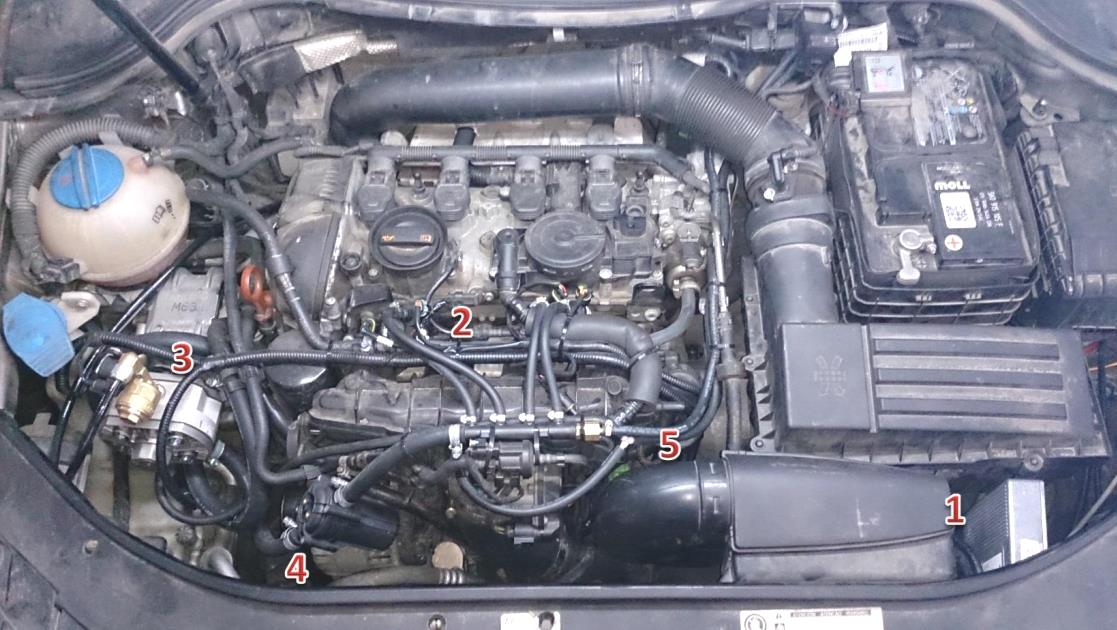

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы
4Фильтр газовой фазы
5Штуцер разрежения

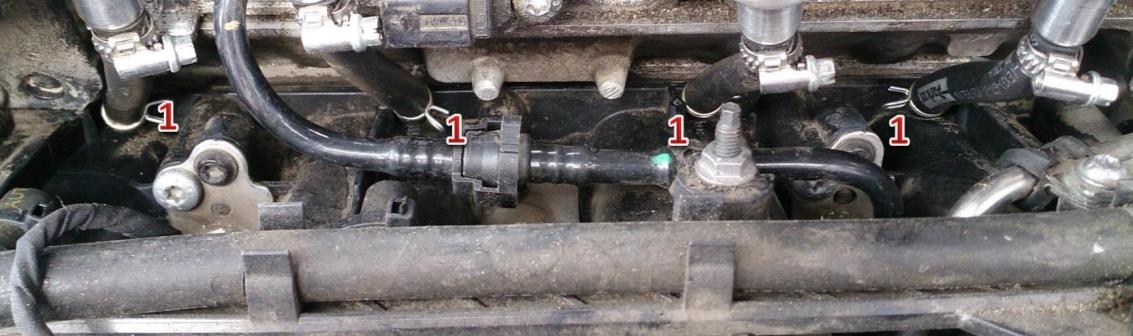

Дополнительные компоненты
1Жиклеры газовых форсунок
