Volkswagen Passat 2.0 FSI 110kW BVY

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки Жгут справа от впускного коллектора или 60-пиновый разъем А ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 33 A — КОРИЧНЕВЫЙ / ЧЕРНЫЙ 1 мм² PIN 48 A — КОРИЧНЕВЫЙ / БЕЛЫЙ 1 мм² PIN 49 A — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 34 A — КОРИЧНЕВЫЙ / СЕРЫЙ 1 мм²
RPM Катушка зажигания № 4	КОРИЧНЕВЫЙ	PIN 4 — ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ 0,35 мм²
Датчик давления топлива 3-пиновый разъем датчика давления топлива	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — СЕРЫЙ / СИНИЙ 0,35 мм²
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Комплектация установки

Центральный блок:Zenit Pro Direct ver. A

Редуктор:KME Silver (рабочее давление: 1,1 бар)

Форсунки:Hercules (без жиклеров)

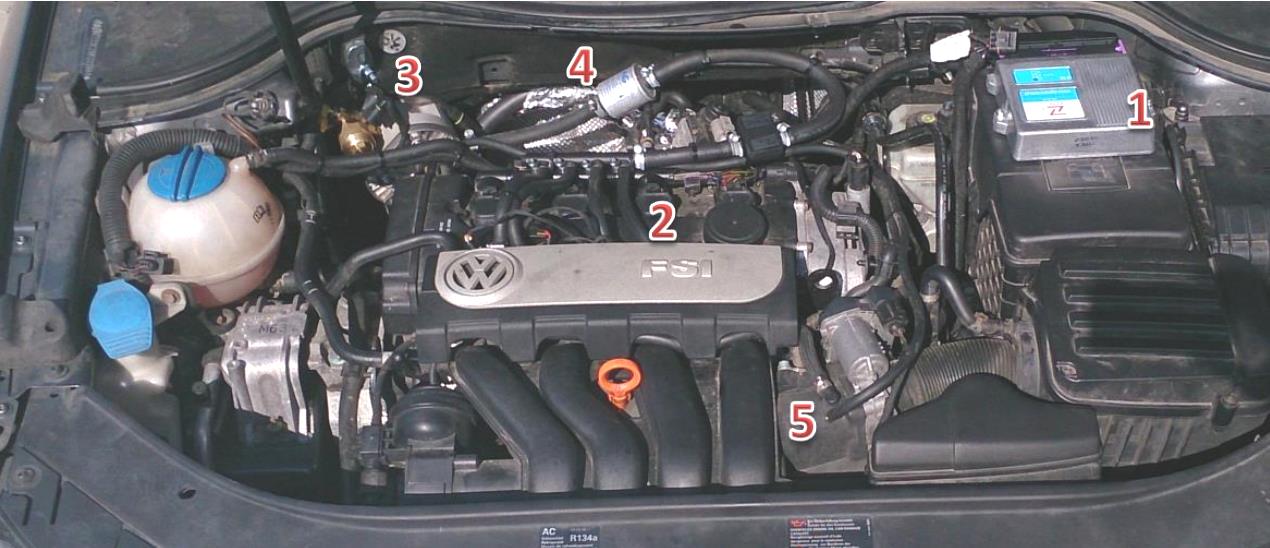

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор и электромагнитный клапан с фильтром жидкой фазы

4Фильтр газовой фазы

5Штуцер разрежения

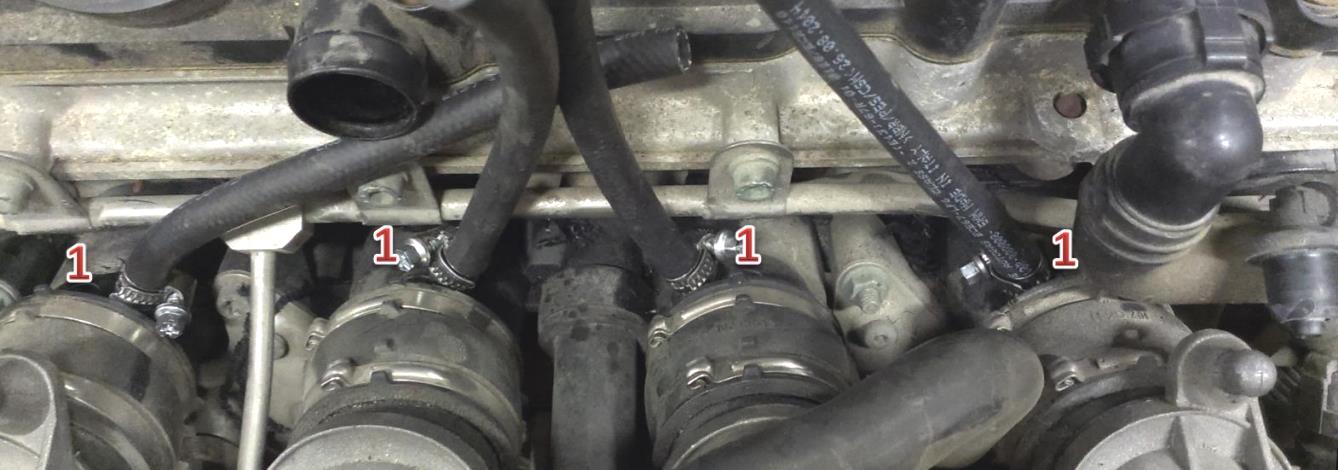

Дополнительные компоненты

1Жиклеры газовых форсунок
