Volkswagen Passat
1.4 TSI 90kW (CAXA)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки Жгут справа от впускного коллектора рядом с дроссельной заслонкой или 60-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 33 — КОРИЧНЕВЫЙ / ЧЕРНЫЙ 1 мм² PIN 34 — КОРИЧНЕВЫЙ / БЕЛЫЙ 1 мм² PIN 49 — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 48 — КОРИЧНЕВЫЙ / СЕРЫЙ 1 мм² |
| RPM Катушка зажигания № 4 | КОРИЧНЕВЫЙ | PIN 4 — ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ 0,35 мм² |
| Датчик давления топлива 3-пиновый разъем датчика давления топлива | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — СЕРЫЙ 0,35 мм² |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
Комплектация установки
Центральный блок:Zenit Direct ver. A / CPT
Редуктор:Magic (рабочее давление: 1,0 бар)
Форсунки:Magic FX (жиклеры: 1,8 мм)

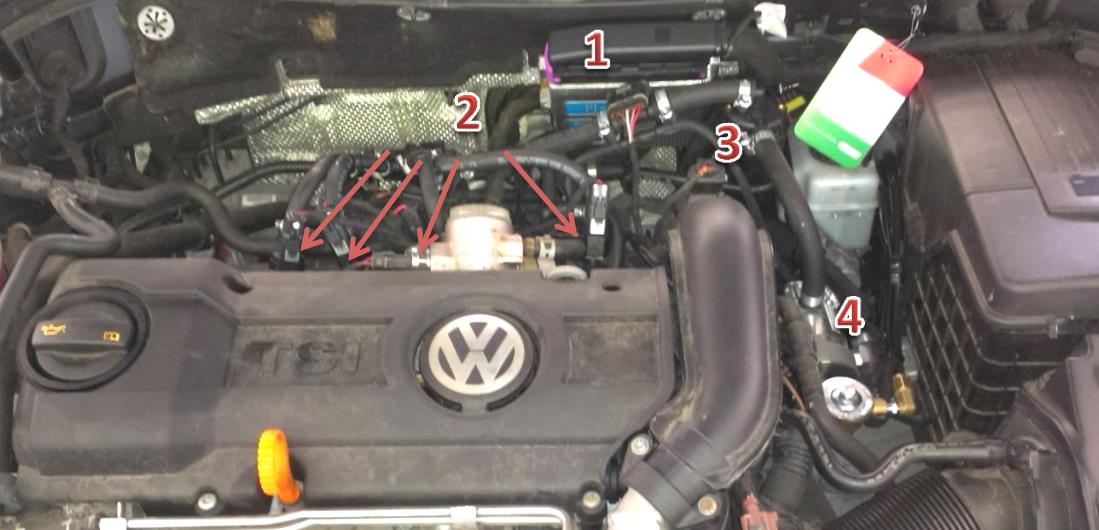

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Фильтр газовой фазы
4Редуктор и электромагнитный клапан с фильтром жидкой фазы

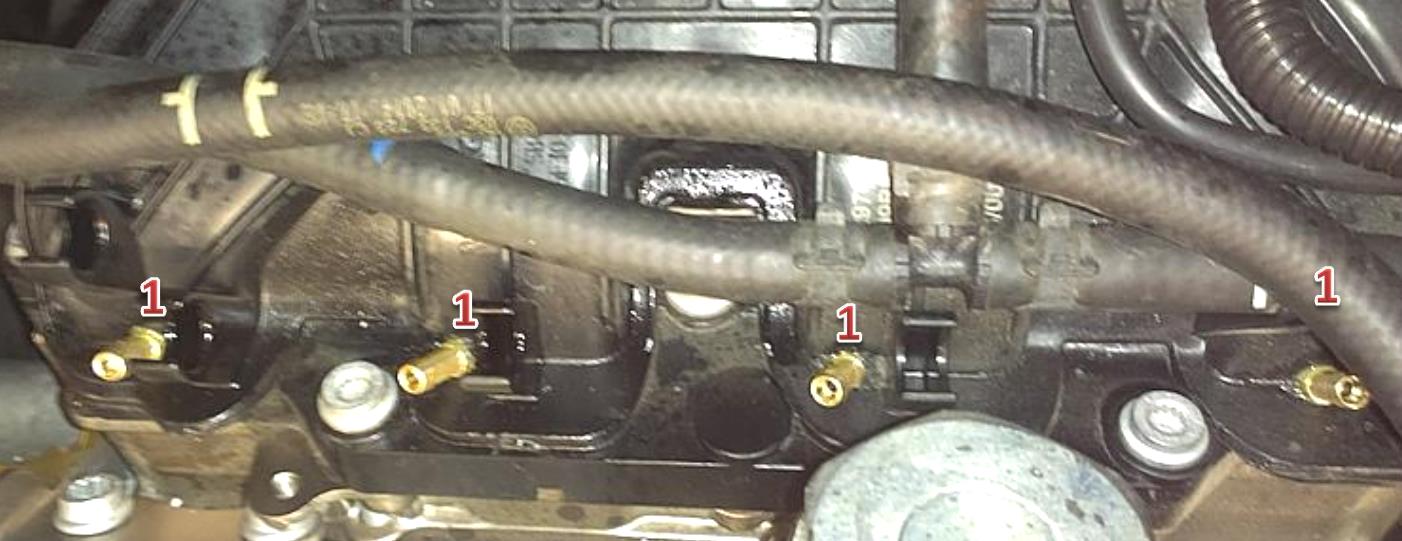

Дополнительные компоненты
1Жиклеры газовых форсунок
Жгут справа от впускного коллектора рядом с дроссельной заслонкой или 60-пиновый разъем ЭБУ
