Volkswagen Golf
1.2 TSI 81kW (CYVB)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 47 — КРАСНЫЙ / ЧЕРНЫЙ 1 мм² PIN 48 — КРАСНЫЙ / ЖЕЛТЫЙ 1 мм² PIN 32 — КРАСНЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 33 — КРАСНЫЙ / СИНИЙ 1 мм² |
| RPM 60-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 53 — ФИОЛЕТОВЫЙ / ЗЕЛЕНЫЙ 0,35 мм² |
| Датчик давления топлива 60-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 10 — КРАСНЫЙ / ЖЕЛТЫЙ 0,35 мм² |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
Комплектация установки
Центральный блок:Zenit Direct ver. C
Редуктор:Gurtner (рабочее давление: 0,9 бар)
Форсунки:Hana (жиклеры: 1,8 мм)

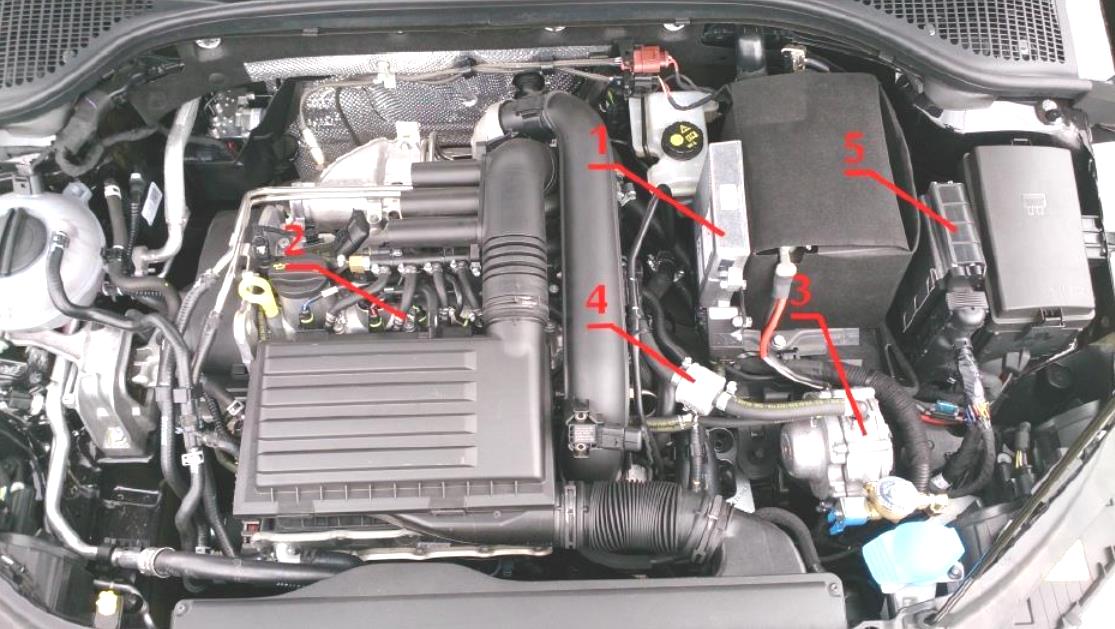

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы
4Фильтр газовой фазы
5Блок управления двигателем
Дополнительные компоненты
1Жиклеры газовых форсунок
