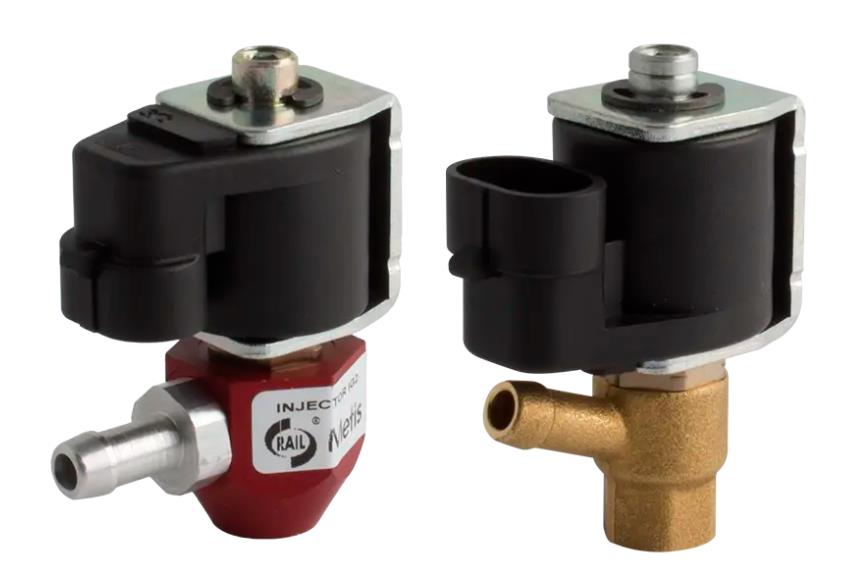

IG2 Metis & IG2 Namur II
описание и технические характеристики
| Характеристика | Ед. изм. | Значение (A2) | Значение (A3) | Примечание |
|---|---|---|---|---|
| Версия форсунки | кол-во цилиндров | 1 - одиночная форсунка | ||
| Материал корпуса и обработка | IG2 Metis - Алюминий красный анодированный IG2 Namur II - Латунь пескоструйная | |||
| Относительное давление | Бар (Psi) | От 0,5 до 2,0 (7 до 29) | Рабочее давление | |
| 3,0 (43) | Максимальное давление | |||
| Номинальное напряжение (на катушке) | Вольт | 10,8 - 14,4 | ||
| Минимальное сечение медного провода для подключения катушки | мм² | 0,75 | ||
| Тип катушки | по кодировке | A2 | A3 | |
| Сопротивление | Ом | 2 | 3 | ± 5% при T= 25° |
| Рекомендуемое время пикового тока (длительность) | мс | 4,2 | 4,5 | |
| Рекомендуемое значение пикового тока | А | 5,1 | 3,7 | |
| Рекомендуемый удерживающий ток (±10%) | А | 1 | ||
| Требования к холодному пуску | Увеличьте до 20% "время пикового тока" для первых циклов, когда температура газа < 10°C | |||
| Полное время срабатывания при ОТКРЫТИИ | мс | 2,8 | 3,2 | (±10% - общее время впрыска 5 мс) ± 5% проверено без сопла при 14V Dp=1бар T= 25°C |
| Полное время срабатывания при ЗАКРЫТИИ | мс | 2,8 | 2,8 | |
| Минимальный импульс впрыска | мс | 2,8 | 3,2 | проверено с соплом 2 мм при 14V Δp=1бар T= 25°C |
| Ход штока | Микрон | 600 | 1,7 А ток питания | |
| Диаметр седла | мм | 3,8 | ||
| Статический расход (с макс. соплом Φ) при 20°C (с воздухом) | SLPM (sL/мин) | 146 | при входном давлении 1 бар | |
| Расчетный макс. расход (с макс. соплом Φ) CNG при 20°C (G20 CNG) | гр/сек | 2,18 | при входном давлении 1 бар | |
| Кг/ч | 7,86 | при входном давлении 1 бар | ||
| Расчетный макс. расход (с макс. соплом Φ) LPG при 20°C | гр/сек | 3,88 | при входном давлении 1 бар | |
| Кг/ч | 13,95 | при входном давлении 1 бар | ||
| Утечка (проверка воздухом) | см³/ч | ≤ 15 | ||
| Уровень шума | дБ | 64 | ±1 дБ, условия испытаний Rail | |
| Совместимость с газом | LPG, CNG | |||
| Выходной каскад драйвера | Peak and Hold (PWM) | |||
| Тип разъема катушки | 2-контактный разъем Amp/Delphi super seal с плоскими контактами | О соединительном проводе см. наш чертеж, код 114.01.AMP.001 | ||
| Входной штуцер для резинового шланга | мм | Ø 7 мм | ||
| Выходной штуцер | Калиброванные сопла M8x1 для резинового шланга Ø4 мм - Ø5 мм - Ø6 мм | |||
| Диапазон калиброванного отверстия ⌀ (для сопел) | Ø | От 1,00 до 3,25 мм (шаг 0,25 мм) | ||
| Сертификаты | 110R-00 / 67R-01 | |||
| Диапазон рабочих температур | °C | -40°C / +120°C | ||
| Принцип работы | Электромагнитный клапан - Нормально закрытый - Подвижный плунжер | |||
| Пропускная способность LPG | Л.С./цил | 1 бар до 50 Л.С./цил | ||
| Пропускная способность CNG | Л.С./цил | 2 бар до 45 Л.С./цил | ||
| Класс защиты катушки | IP67 | |||
Описание
Одиночная форсунка для газовой фазы LPG и CNG. Только версия с ходом штока 0,6 мм. Катушка со встроенным 2-контактным герметичным разъемом, совместимым с Amp/Delphi. Точеный корпус из красненого анодированного алюминия. Малочувствительна к загрязнениям, сочетает в себе такие характеристики, как низкая стоимость, простота обслуживания и очистки, а также минимальные габариты. Подходит для монтажа на трубопроводах, не требует каких-либо кронштейнов.
