Kia Sportage
1.6 GDI 97kW (G4FD)
2/2
ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ ЭБУ — Bosch 60 pin + 94 pin | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 33 — ЗЕЛЕНЫЙ PIN 3 — СИНИЙ PIN 18 — БЕЛЫЙ PIN 48 — БЕЛЫЙ |
| RPM 60-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 46 — ЗЕЛЕНЫЙ |
| Датчик давления топлива 94-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 58 — ОРАНЖЕВЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Silver (рабочее давление: 0,9 бар)
Форсунки:Hercules (жиклеры: 2,1 мм)

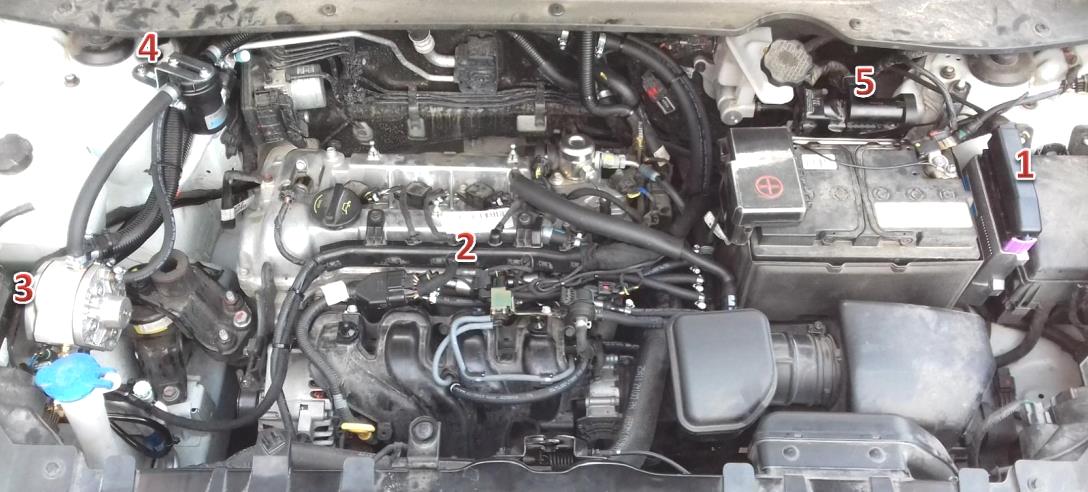

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы
4Фильтр газовой фазы
5Блок управления двигателем
Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
Kia Sportage 1.6 GDI 99kW (G4FD)
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы
4Фильтр газовой фазы
5Блок управления двигателем
ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Silver (рабочее давление: 0,9 бар)
Форсунки:Hercules (жиклеры: 2,1 мм)
Расположение компонентов и места подключений
2/2
Kia Sportage 1.6 GDI 99kW (G4FD)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Pro Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 33 — СИНИЙ PIN 3 — ЧЕРНЫЙ PIN 18 — БЕЛЫЙ PIN 48 — КРАСНЫЙ |
| RPM 60-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 46 — ЗЕЛЕНЫЙ |
| Датчик давления топлива 94-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 58 — ОРАНЖЕВЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
