Kia Sportage 2.0 GDI 122kW (G4NC)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 60-пиновый разъем ЭБУ (короткий разъем)	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 33 — ЗЕЛЕНЫЙ PIN 3 — СИНИЙ PIN 18 — БЕЛЫЙ PIN 48 — БЕЛЫЙ
RPM 60-пиновый разъем ЭБУ (короткий разъем)	КОРИЧНЕВЫЙ	PIN 46 — ЗЕЛЕНЫЙ
Датчик давления топлива 94-пиновый разъем ЭБУ (длинный разъем)	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 58 — СИНИЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:KME Silver (рабочее давление: 1,1 бар)

Форсунки:Hana (жиклеры: 2,3 мм)

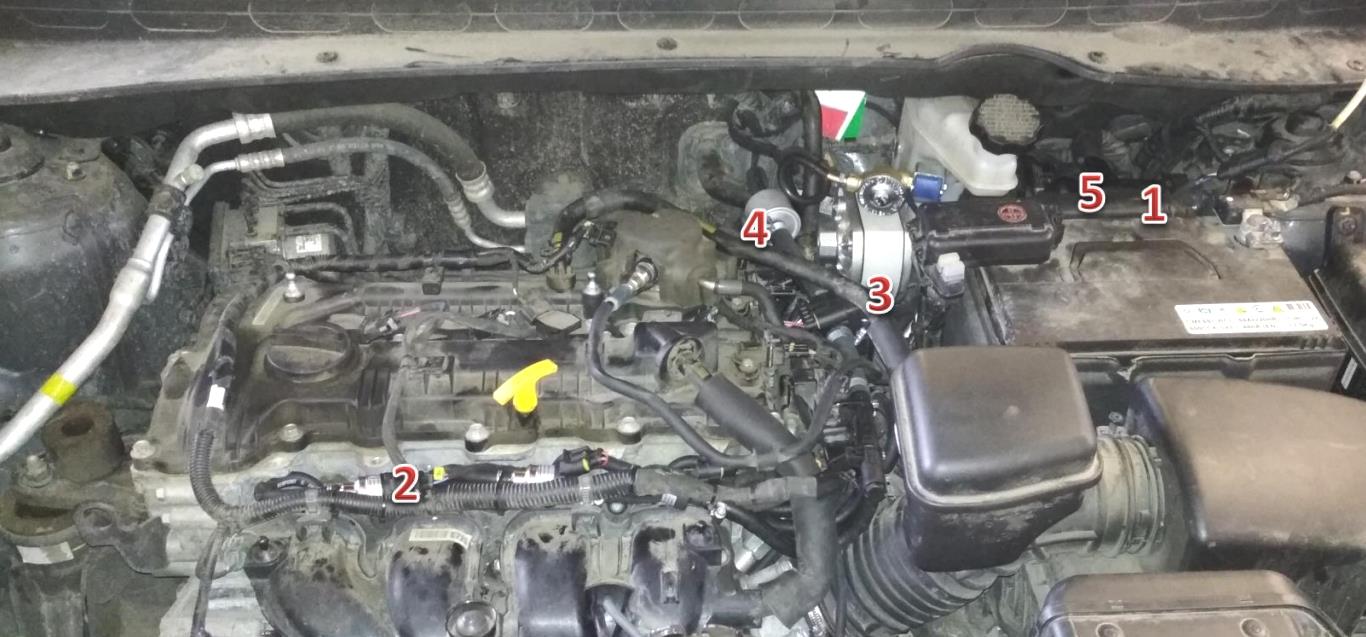

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор, электромагнитный клапан с фильтром жидкой фазы

4Фильтр газовой фазы

5Блок управления двигателем

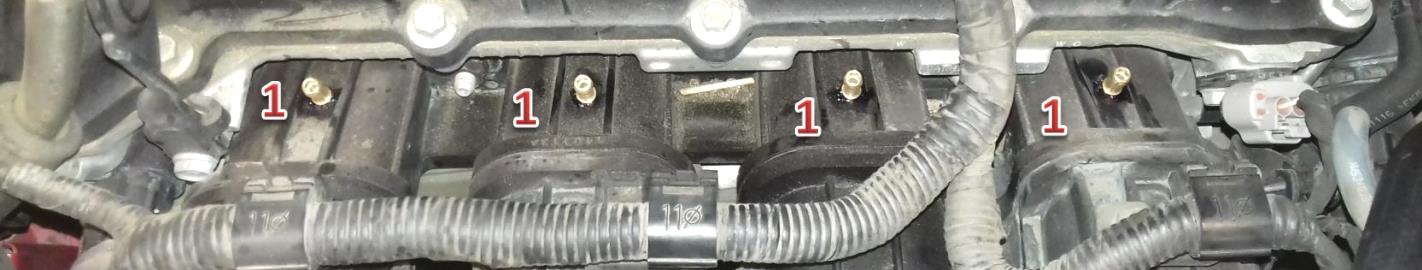

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
