Audi A4 1.8 TFSI 118kW (CDHB)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки 8-пиновый разъем под впускным коллектором	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 1 — КОРИЧНЕВЫЙ / ЖЕЛТЫЙ PIN 3 — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ PIN 5 — КОРИЧНЕВЫЙ / СЕРЫЙ PIN 7 — КОРИЧНЕВЫЙ / ЗЕЛЕНЫЙ
RPM Катушка зажигания № 1	КОРИЧНЕВЫЙ	PIN 3 — БЕЛЫЙ / ЧЕРНЫЙ
Датчик давления топлива	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — ЧЕРНЫЙ / СЕРЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР PIN 4 — КРАСНЫЙ (от катушки № 1)

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:KME Gold (рабочее давление: 1,0 бар)

Форсунки:Hana Red (жиклер: 2,4 мм)

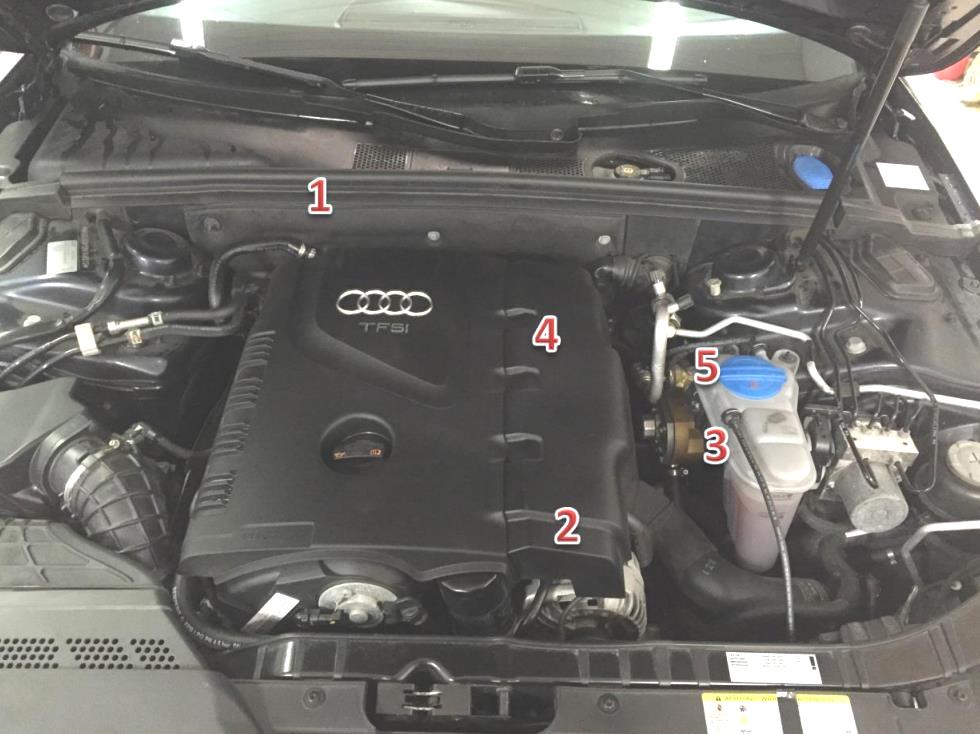

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

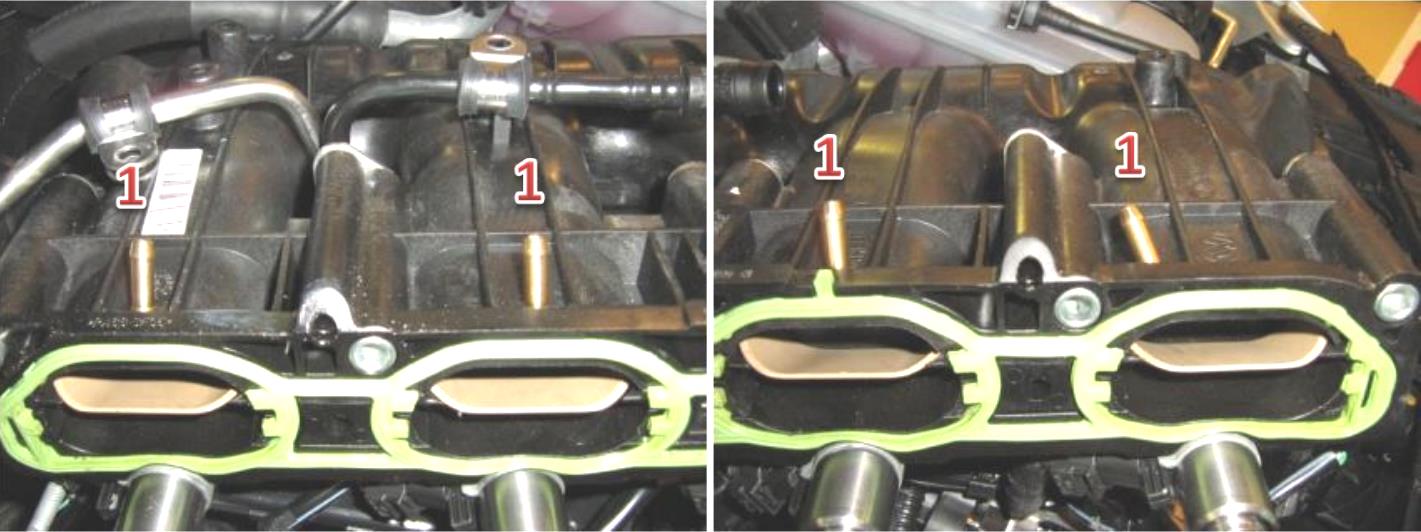

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle

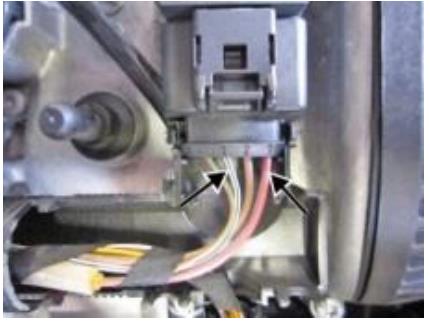

RPM Катушка зажигания № 1 PIN 3 — БЕЛЫЙ / ЧЕРНЫЙ

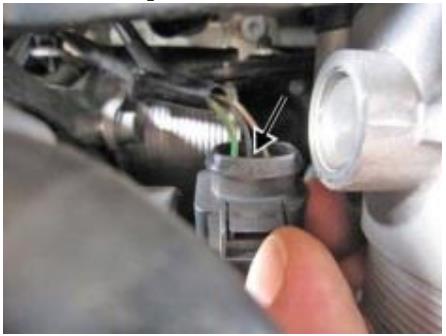

Разъем датчика давления топлива - PIN 2 — ЧЕРНЫЙ / СЕРЫЙ

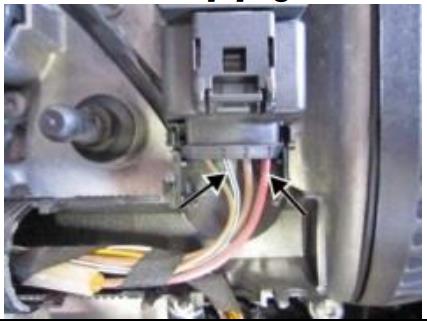

Питание PIN 4 — КРАСНЫЙ (от катушки № 1)
