Audi A4 2.0 TSI 162kW (CAED) 2015R

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 8-пиновый разъем под впускным коллектором	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 1 — КОРИЧНЕВЫЙ / ЖЕЛТЫЙ PIN 3 — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ PIN 5 — КОРИЧНЕВЫЙ / СЕРЫЙ PIN 7 — КОРИЧНЕВЫЙ / ЗЕЛЕНЫЙ
RPM Катушка зажигания № 4	КОРИЧНЕВЫЙ	PIN 3 — БЕЛЫЙ / СЕРЫЙ
Датчик давления топлива 14-пиновый разъем под впускным коллектором	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 7 — ЧЕРНЫЙ / СЕРЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР Например, блок предохранителей под панелью приборов — сторона водителя

Комплектация установки

Центральный блок:Zenit Direct ver. CPT

Редуктор:Magic Jet Max Power (рабочее давление: 1,0 бар)

Форсунки:Hercules (без жиклеров)

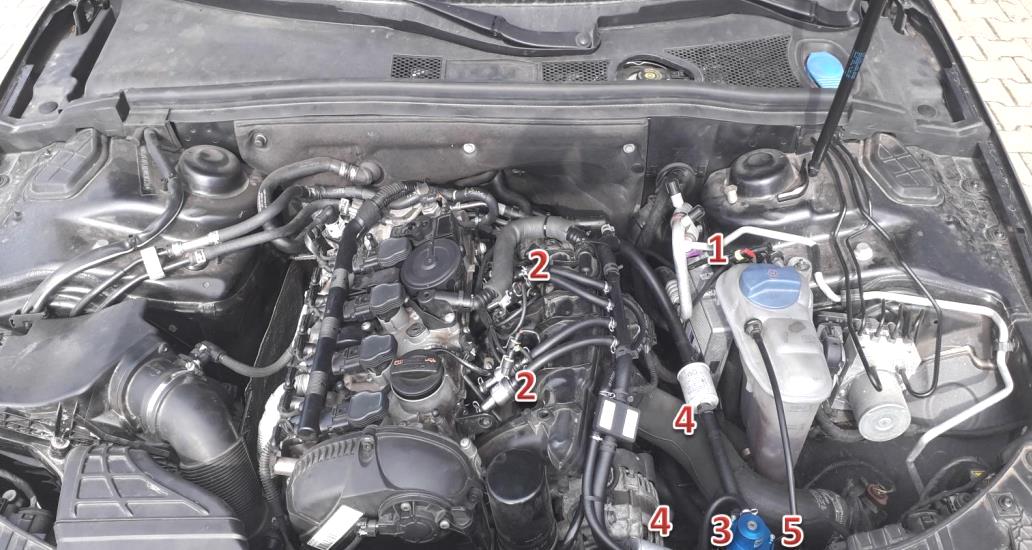

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор, электромагнитный клапан с фильтром жидкой фазы

4Фильтр газовой фазы

5Блок управления двигателем

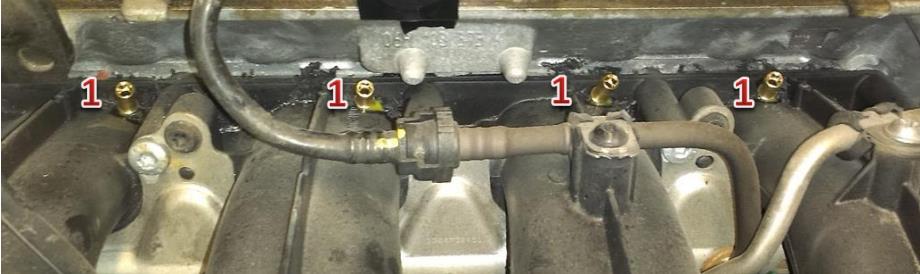

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
