VW GOLF
1.4 TSI 103kW (CHPA) 2014R
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ — разъем А | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 47 — КРАСНЫЙ / ЧЕРНЫЙ PIN 48 — КРАСНЫЙ / ЖЕЛТЫЙ PIN 32 — КРАСНЫЙ / ФИОЛЕТОВЫЙ PIN 33 — КРАСНЫЙ / СИНИЙ |
| RPM 60-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 53 — ФИОЛЕТОВЫЙ / ЗЕЛЕНЫЙ |
| Датчик давления топлива 60-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 10 — КРАСНЫЙ / ЖЕЛТЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР Например, блок предохранителей под панелью приборов — сторона водителя |
Комплектация установки
Центральный блок:Zenit Direct ver. CPT
Редуктор:Magic Jet Compact (рабочее давление: 1,0 бар)
Форсунки:Magic FX (жиклеры: 1,9 мм)

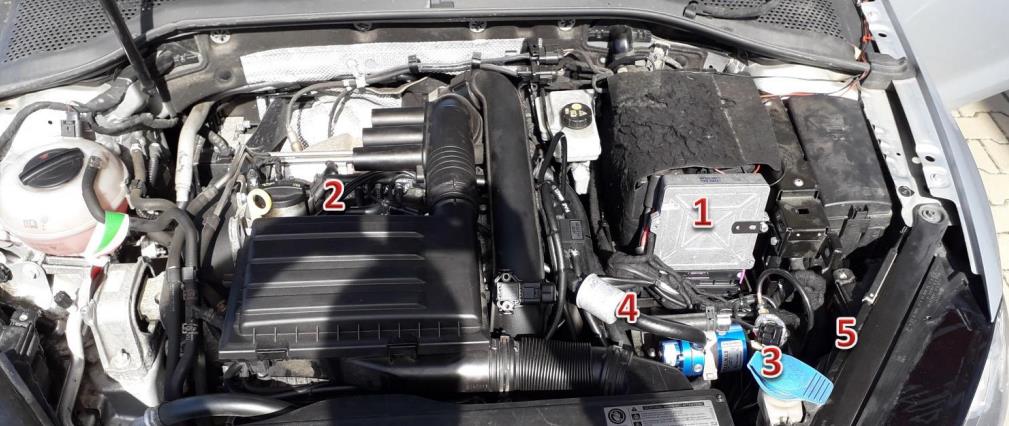

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы

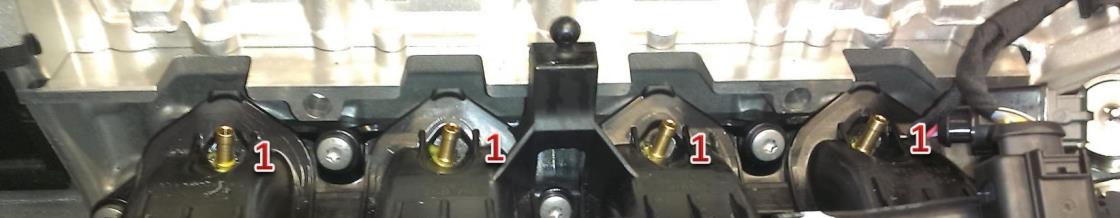

Дополнительные компоненты
1Жиклеры газовых форсунок
