Volkswagen Golf 7
1.0 TSI DKRF 85kW 2019
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ | PIN 35 — КРАСНЫЙ / ЧЕРНЫЙ PIN 50 — КРАСНЫЙ / ЖЕЛТЫЙ PIN 20 — КРАСНЫЙ / ФИОЛЕТОВЫЙ |
| RPM Катушка зажигания № 3 | КОРИЧНЕВЫЙ | PIN 2 — ЗЕЛЕНЫЙ / СЕРЫЙ |
| Датчик давления топлива 3-пиновый разъем датчика давления | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — ЖЕЛТЫЙ / СИНИЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР |
Комплектация установки
Центральный блок:Zenit Direct ver. CPT
Редуктор:Magic Jet Compact (рабочее давление: 1,0 бар)
Форсунки:Hercules (жиклеры: 2,1 мм)
Расположение компонентов и места подключений

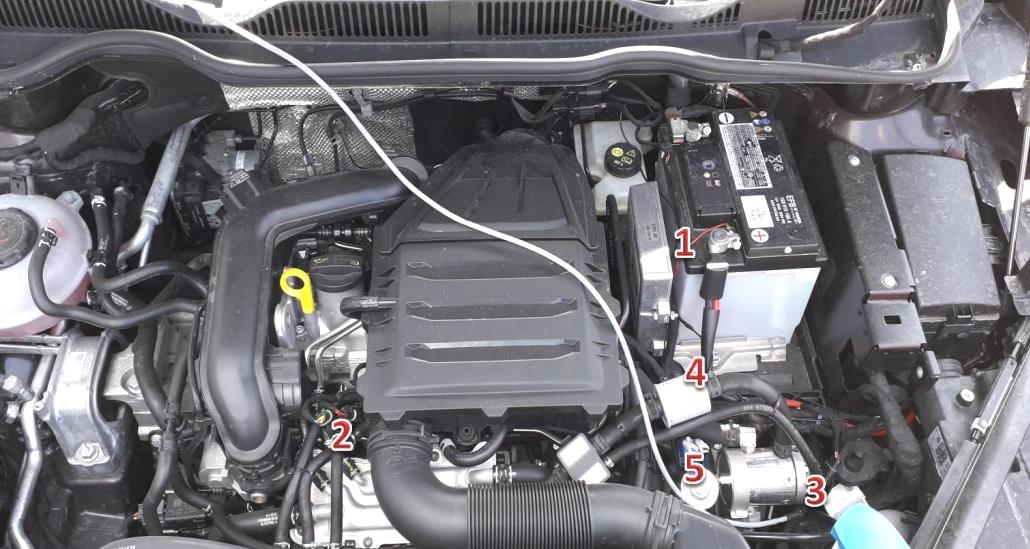

Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы

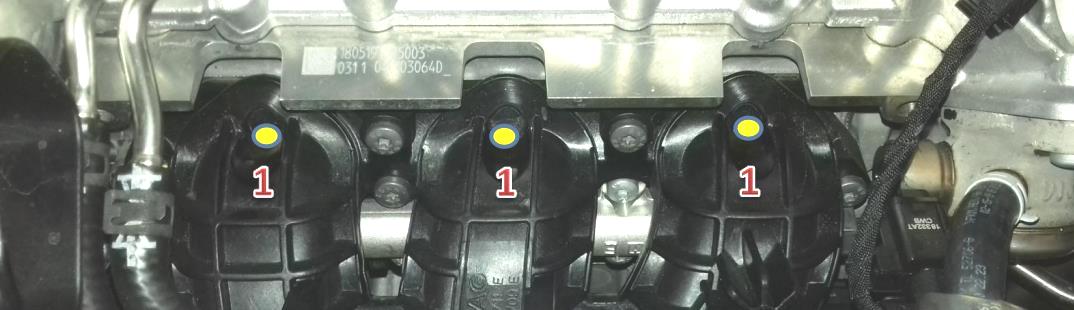

Дополнительные компоненты
1Жиклеры газовых форсунок
