Volvo S60
177kW (B4204T7)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 16-пиновый разъем справа от впускного коллектора	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 9 — ЖЕЛТЫЙ / СИНИЙ 1 мм² PIN 12 — СИНИЙ / ОРАНЖЕВЫЙ 1 мм² PIN 13 — ЗЕЛЕНЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 14 — СИНИЙ 1 мм²
RPM Катушка зажигания № 1	КОРИЧНЕВЫЙ	PIN 1 — БЕЛЫЙ / ФИОЛЕТОВЫЙ
Датчик давления топлива 5-пиновый разъем датчика давления	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 4 — СИНИЙ / КОРИЧНЕВЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:Magic Power (рабочее давление: 1,0 бар)

Форсунки:Hercules (без жиклеров)

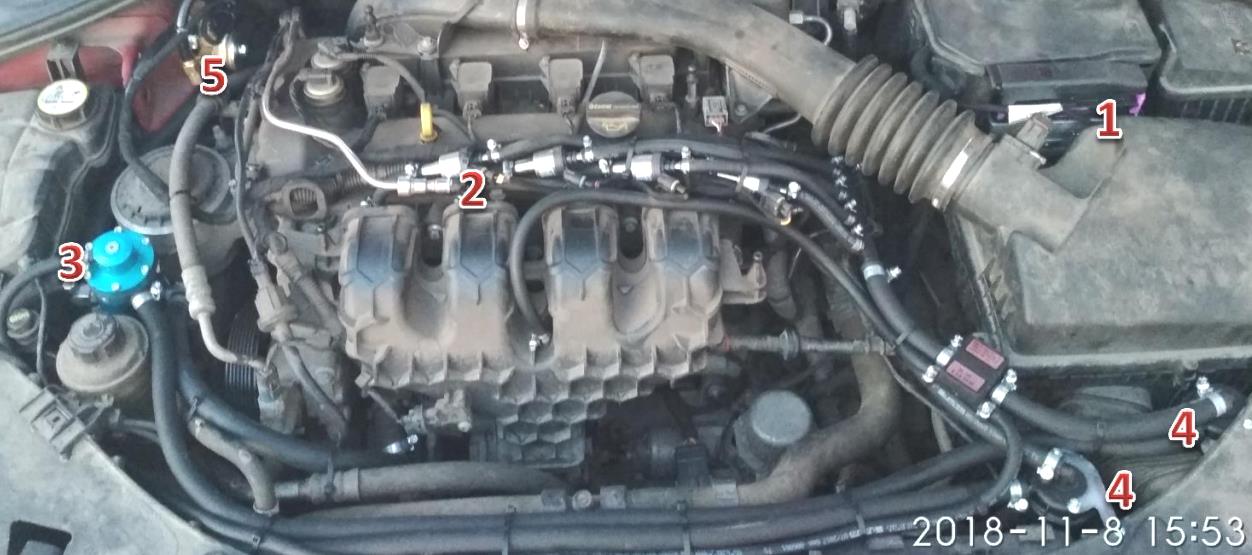

Расположение компонентов и места подключений

1Контроллер Zenit Pro Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

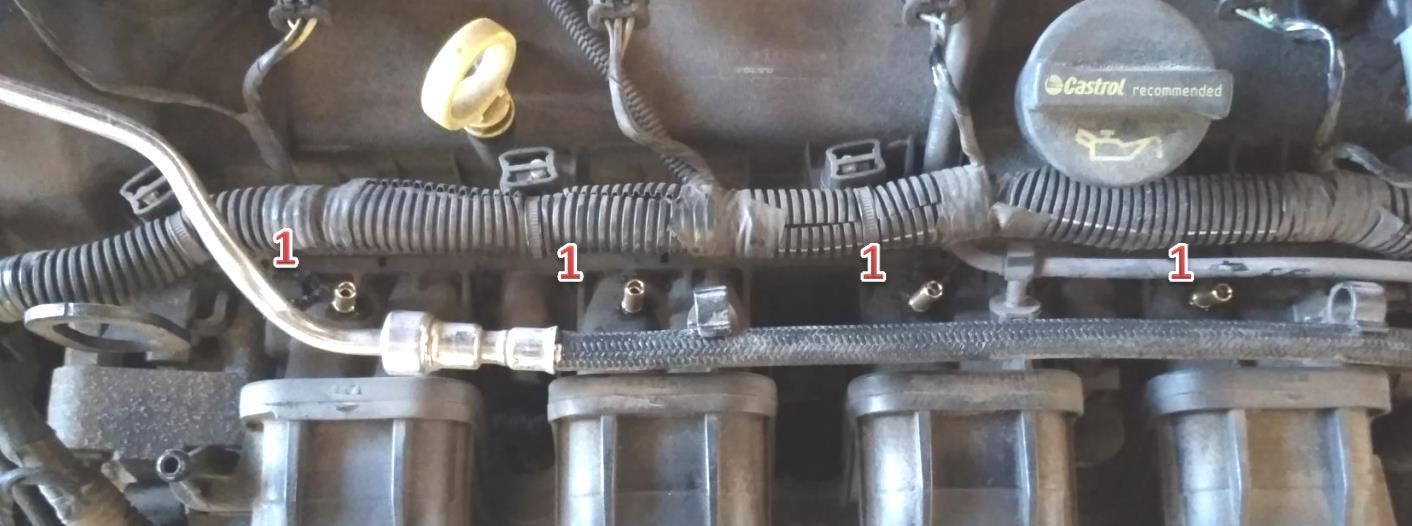

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle

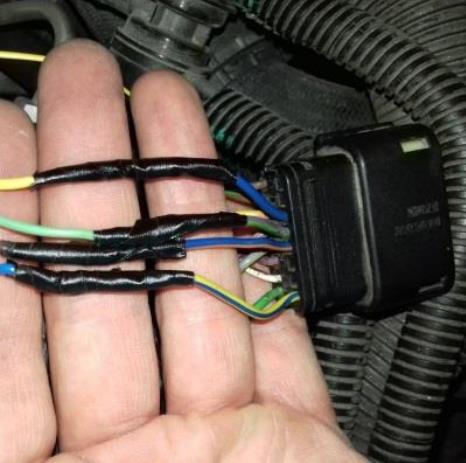

16-пиновый разъем справа от впускного коллектора
