Omoda S5 SQRE4T15C подключение ГБО
Комплектация установки
Центральный блок:Digitronic
Редуктор:Poletron
Форсунки:Digitronic type 30 (жиклеры: 2,2 мм)
Баллон:Цилиндрический 65 литров
Расположение компонентов и места подключений
2/2
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|

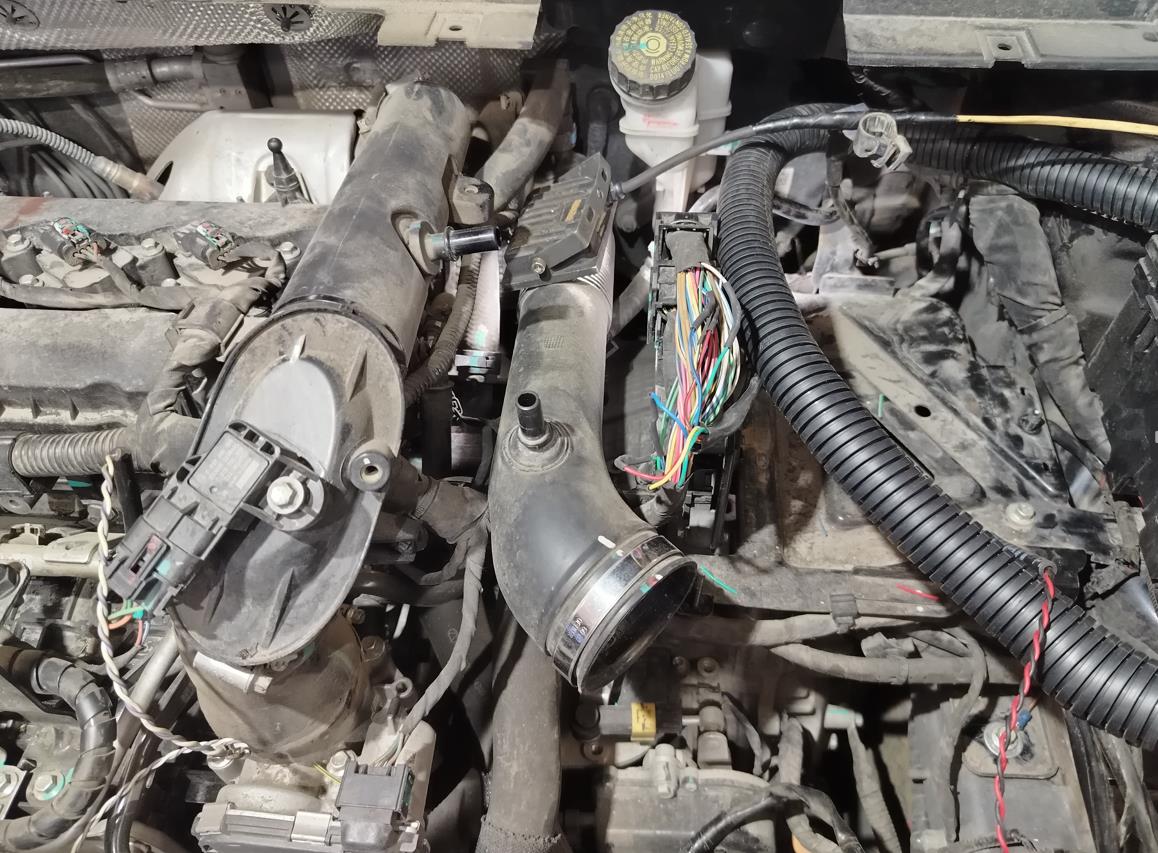

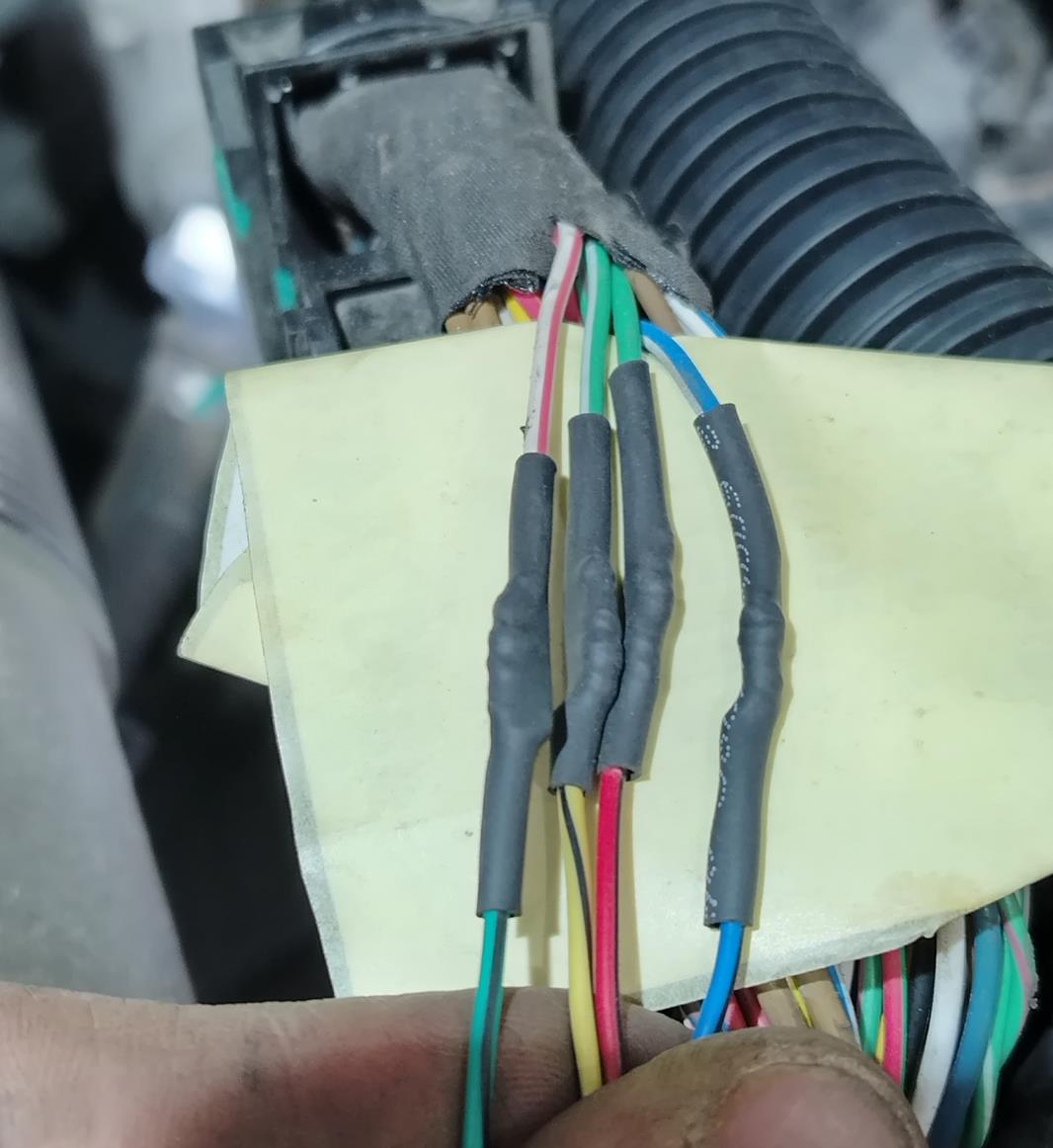

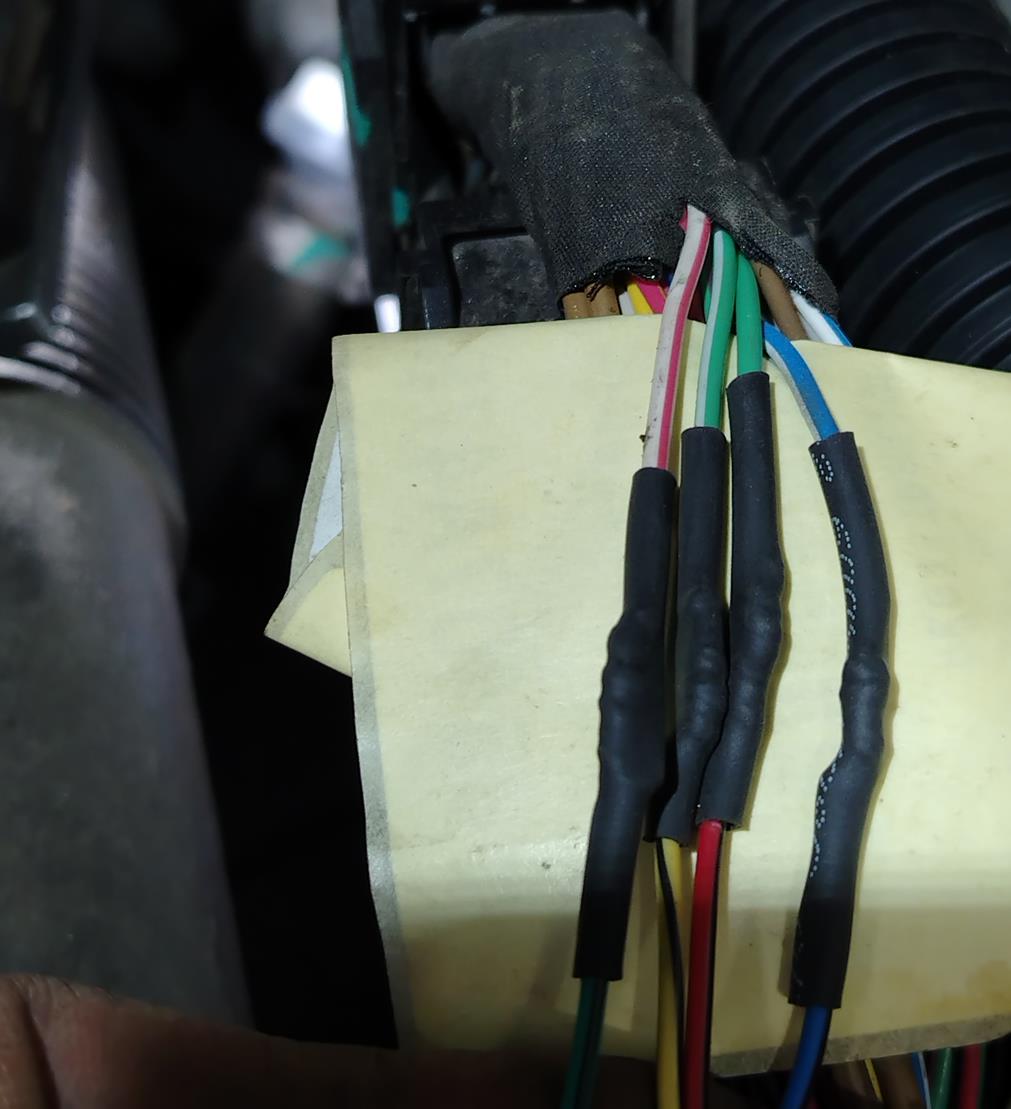

| Бензиновые форсунки Жгут проводов от бензинового контроллера, на фото выше | Форсунка 1 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ Форсунка 2 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 3 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 4 СИНИЙ СИНИЙ / ЧЕРНЫЙ | 1 - ЗЕЛЕНЫЙ / БЕЛЫЙ 2 - БЕЛЫЙ / КРАСНЫЙ 3 - ЗЕЛЕНЫЙ 4 - СИНИЙ / БЕЛЫЙ |
| RPM разъем на катушки зажигания | - | Не подключено |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР провод на разъеме форсунки |

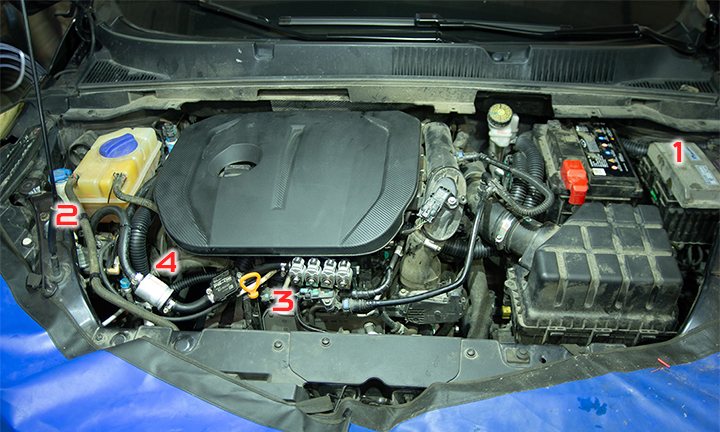

Расположение компонентов и места подключений
1Контроллер ГБО
2Редуктор, электромагнитный клапан с фильтром жидкой фазы
3Газовые форсунки
4Фильтр газовой фазы
Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
