1 цилиндр - Коричневый
2 цилиндр - Розовый
3 цилиндр - Серый
4 цилиндр - Оранжевый
2 цилиндр - Розовый
3 цилиндр - Серый
4 цилиндр - Оранжевый
Цвета управляющих проводов бензиновых форсунок:

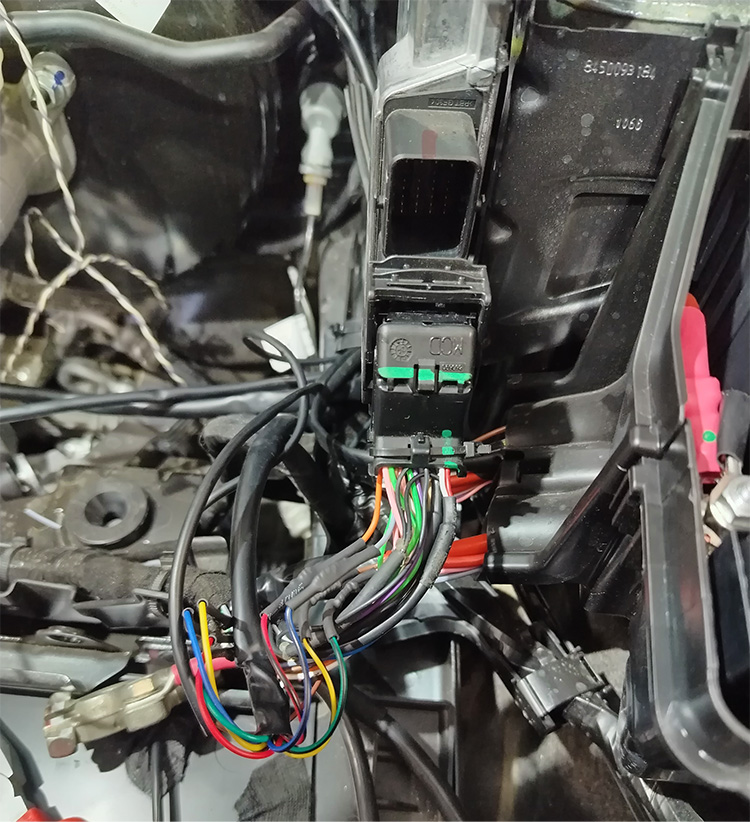

Место врезки: Нижний разъем блока управления двигателем
+ 12 вольт от замка зажигания
Нижний жгут с толстыми проводами

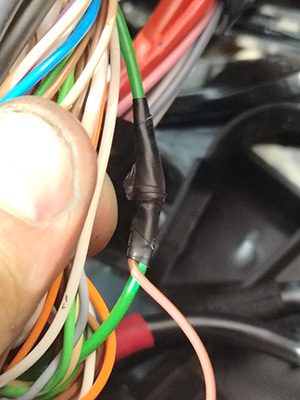

Розовый провод
Розовый провод

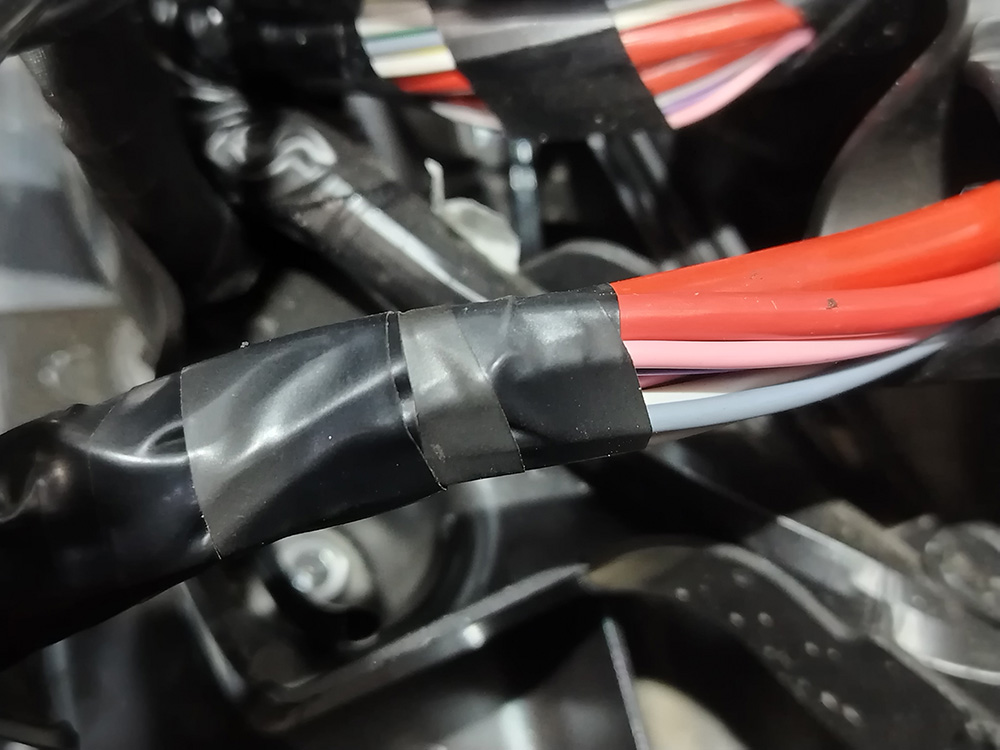

Провод катушки зажигания (тахометр)
Зеленый толстый провод

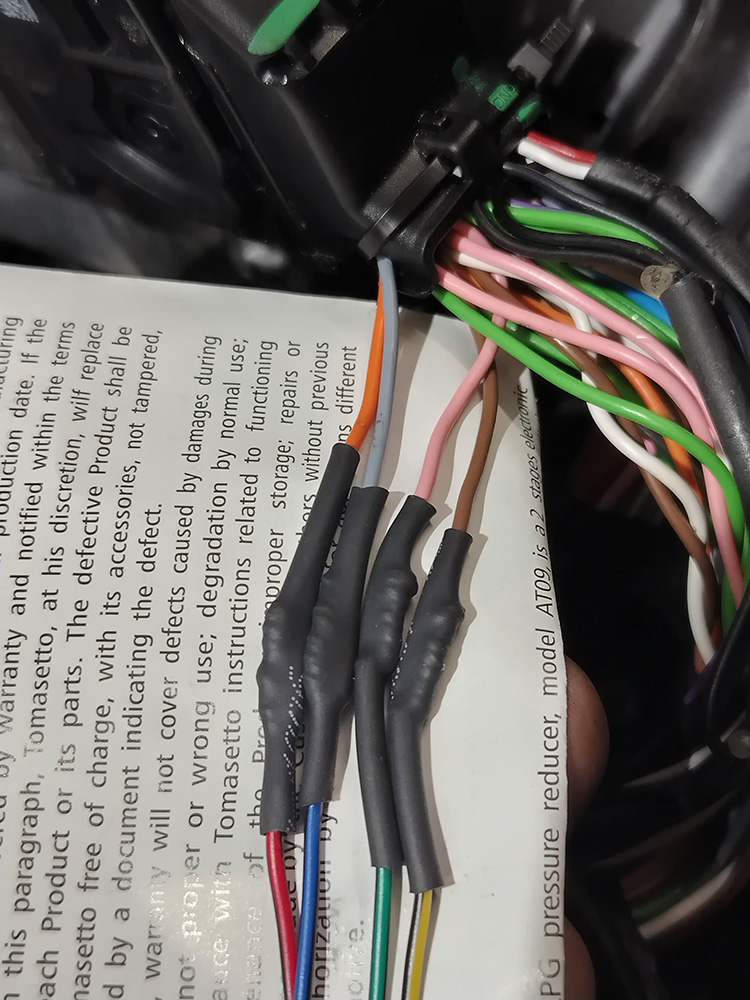

Подключение ГБО к бензиновым форсункам и расположение компонентов ГБО на Лада Ларгус 16 кл.

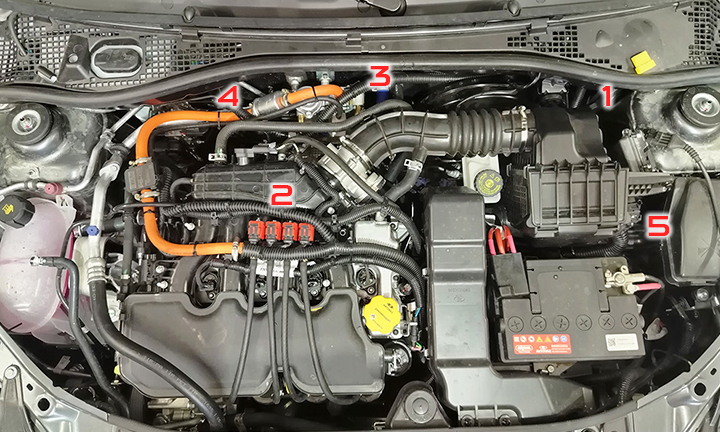

Расположение компонентов и места подключений
1Контроллер ГБО
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Блок управления двигателем (бензиновый ЭБУ)
Комплектация установки
Центральный блок:Digitronic A
Редуктор:Nordic (рабочее давление: 1,2 бар)
Форсунки:Valtek type 30 (2.0mm)

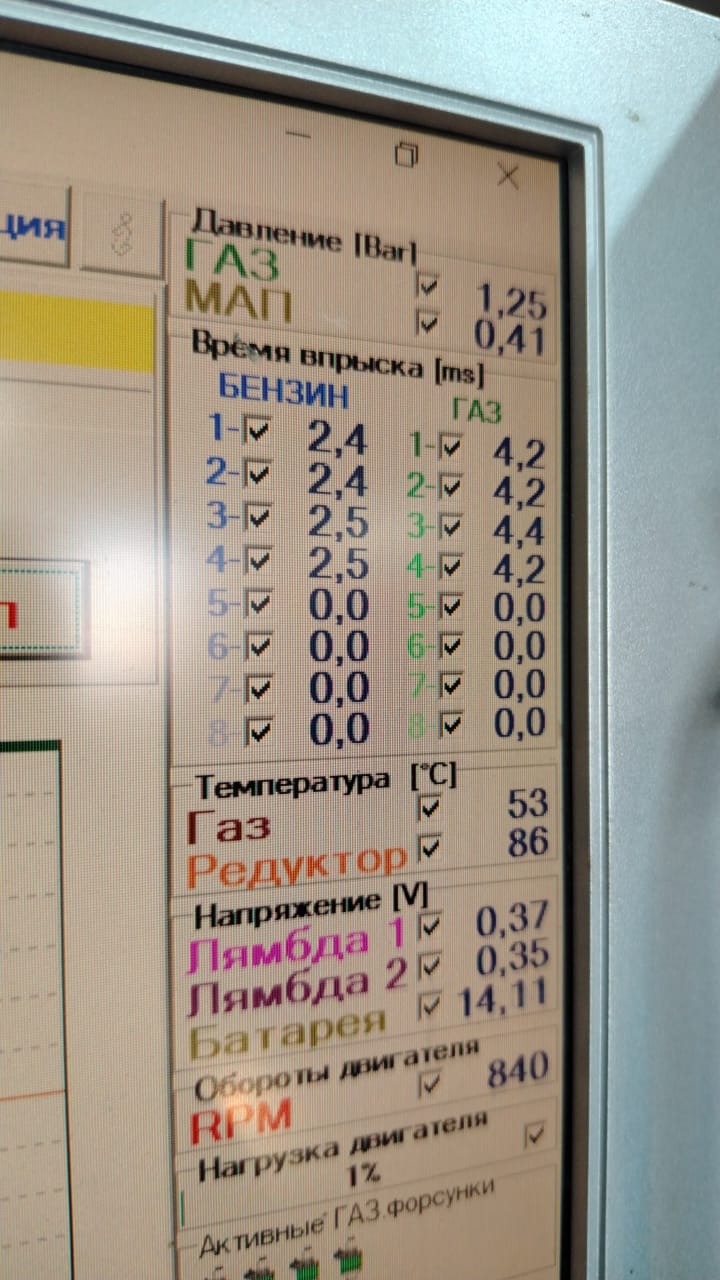

Время впрыска на хх:Бензин: 2.4, Газ 4.2
Расположение компонентов и места подключений
Подключение ГБО к бензиновым форсункам
