STAG 300 QMAX PLUS (BASIC)
программы, схемы подключения, техническая информация.
Программа для настройки и диагностики
AcStagВерсия 60.10.12217 |
|
|
|
Операционная система: |
Windows 7, 10, 11 |
Нужен ключ (активация): |
Нет |
Версия программы: |
60.10.12217 |
Язык интерфейса: |
Русский |
Размер файла: |
47.360 кб |
Скачать файл: |
|
|
|
Серия ГБО STAG QMAX - это тот же STAG QBOX но с возможностью установки на 6ти и 8ми цилиндровые двигатели. По сути STAG QMAX это Stag 300 в новом исполнении.
AcStagВерсия 59.2.12048 |
|
Операционная система: |
Windows 7, 10, 11 |
Нужен ключ (активация): |
Нет |
Версия программы: |
59.2.12048 |
Язык интерфейса: |
Русский |
Размер файла: |
45.859 кб |
Скачать файл: |
|
STAG mobileAndroid Версия 53.6 |
|
Операционная система: |
Android |
Нужен ключ (активация): |
Нет |
Версия программы: |
53.6 |
Язык интерфейса: |
Русский |
Размер файла: |
174 кб |
Скачать файл: |
|
Инструкция по настройке
AcStagВерсия 58.7.11919 |
|
Операционная система: |
Windows 7, 10, 11 |
Нужен ключ (активация): |
Нет |
Версия программы: |
58.7.11919 |
Язык интерфейса: |
Русский |
Размер файла: |
45.493 кб |
Скачать файл: |
|
AcStagВерсия 58.11.11972 |
|
Операционная система: |
Windows 7, 10, 11 |
Нужен ключ (активация): |
Нет |
Версия программы: |
58.11.11972 |
Язык интерфейса: |
Русский |
Размер файла: |
45.226 кб |
Скачать файл: |
|
Программа для настройки для Андройд
STAG mobileAndroidВерсия |
|
Операционная система: |
Android |
Нужен ключ (активация): |
Нет |
Версия программы: |
46.4 |
Язык интерфейса: |
Русский |
Размер файла: |
25.161 кб |
Скачать файл: |
|
STAG mobileAndroid Версия 42.1 |
|
Операционная система: |
Android |
Нужен ключ (активация): |
Нет |
Версия программы: |
42.1 |
Язык интерфейса: |
Русский |
Размер файла: |
23.291 кб |
Скачать файл: |
|
STAG mobileAndroid Версия 38.1 |
|
Операционная система: |
Android |
Нужен ключ (активация): |
Нет |
Версия программы: |
38.1 |
Язык интерфейса: |
Русский |
Размер файла: |
21.559 кб |
Скачать файл: |
|
STAG mobileAndroid Версия 37.1 |
|
Операционная система: |
Android |
Нужен ключ (активация): |
Нет |
Версия программы: |
37.1 |
Язык интерфейса: |
Русский |
Размер файла: |
21.562 кб |
Скачать файл: |
|
Схема подключения STAG 4 QMAX PLUS
Схема подключения Эмулятора уровня топлива FLE
Схема подключения STAG 4 QMAX BASIC
Схема подключения Эмулятора уровня топлива FLE
Три коротких звуковых сигнала и один длинный – в случае ошибки контроллера.
Два коротких сигнала и один длинный – после включения замка зажигания. Необходимо провести технический осмотр установки. Отправляйтесь в пункт сервисного обслуживания, чтобы провести осмотр установки.
Три длинных сигнала, повторяющиеся каждую минуту – автомобиль работает в аварийном режиме.
Звуковые сигналы
Контроллер генерирует следующие звуковые сигналы:
Аварийный пуск на газе
Чтобы запустить автомобиль сразу на газе (аварийный режим, например, при повреждении топливного насоса), следует:
- при включенном зажигании нажать и удерживать кнопку на коммутаторе.
Светодиод на коммутаторе должен постоянно светиться, дополнительно прозвучит звуковой сигнал. После обнаружения оборотов двигателя контроллер включает электроклапаны, и двигатель запускается на газе.
В аварийном режиме нет возможности переключить автомобиль на бензин.
После выключения двигателя аварийный режим будет выключен. О работе в аварийном режиме сигнализирует периодически звучащий звуковой сигнал.

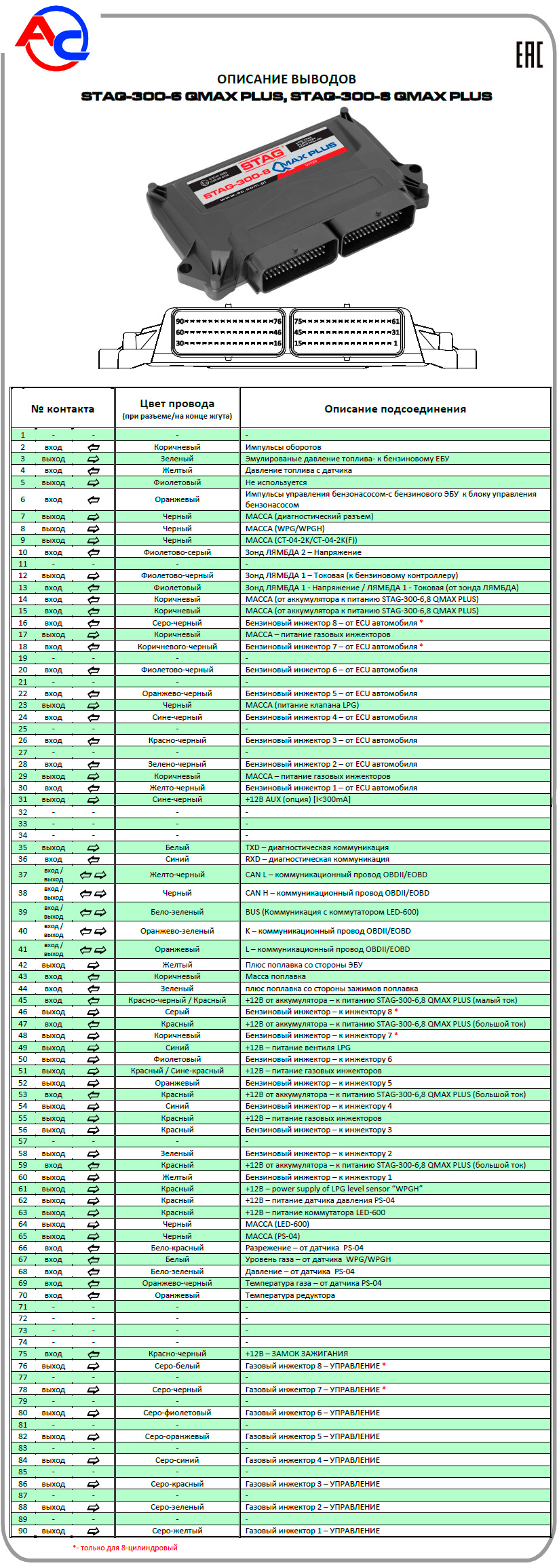

Распиновка раъема блока управления
