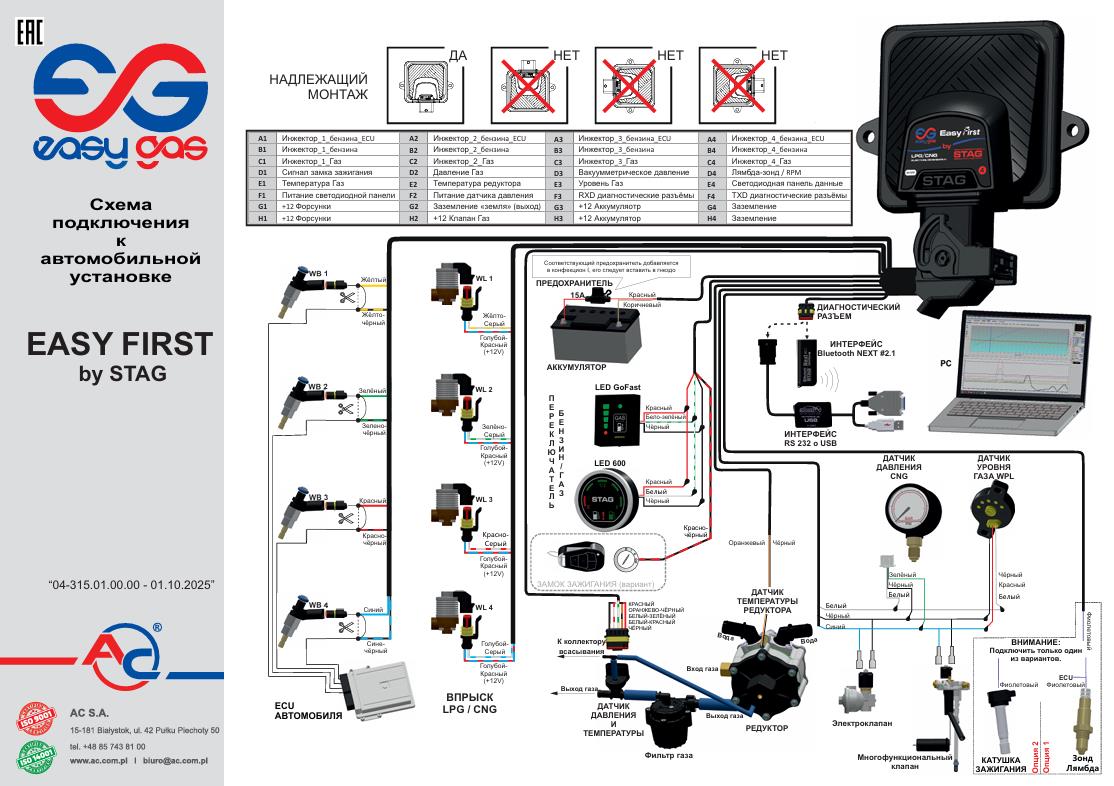

Схема подключения - вариант с подключением тахометра

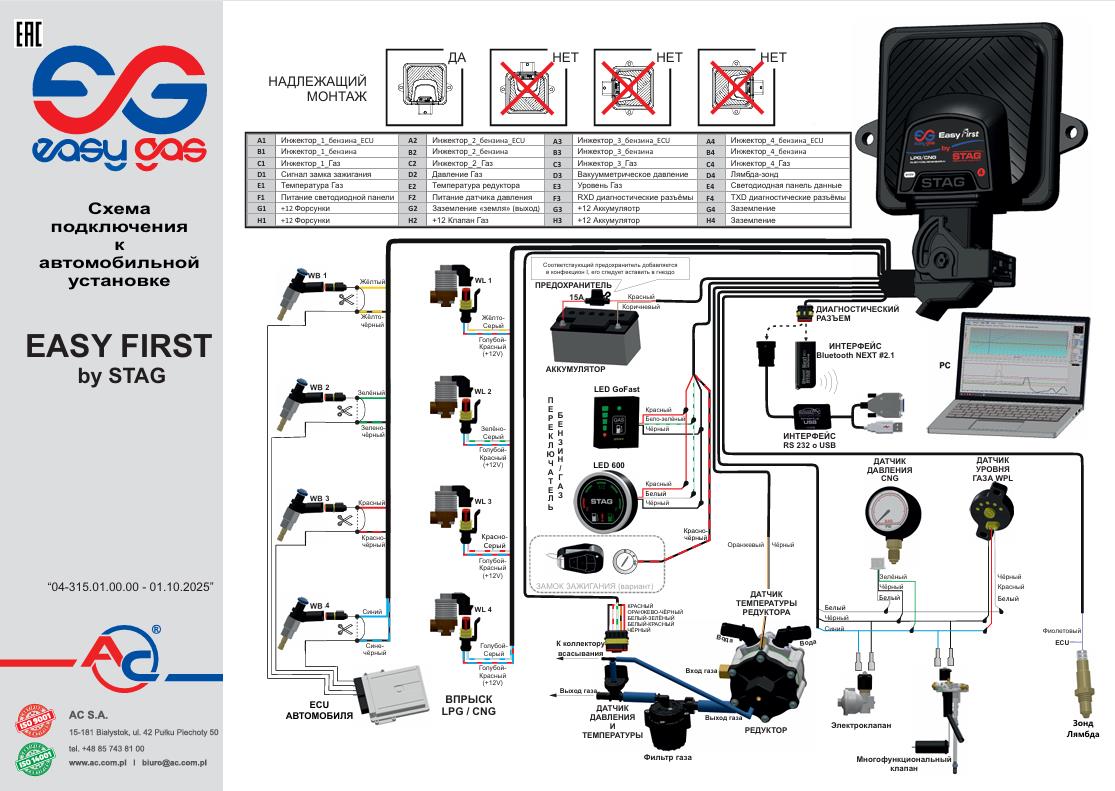

Схема подключения классическая

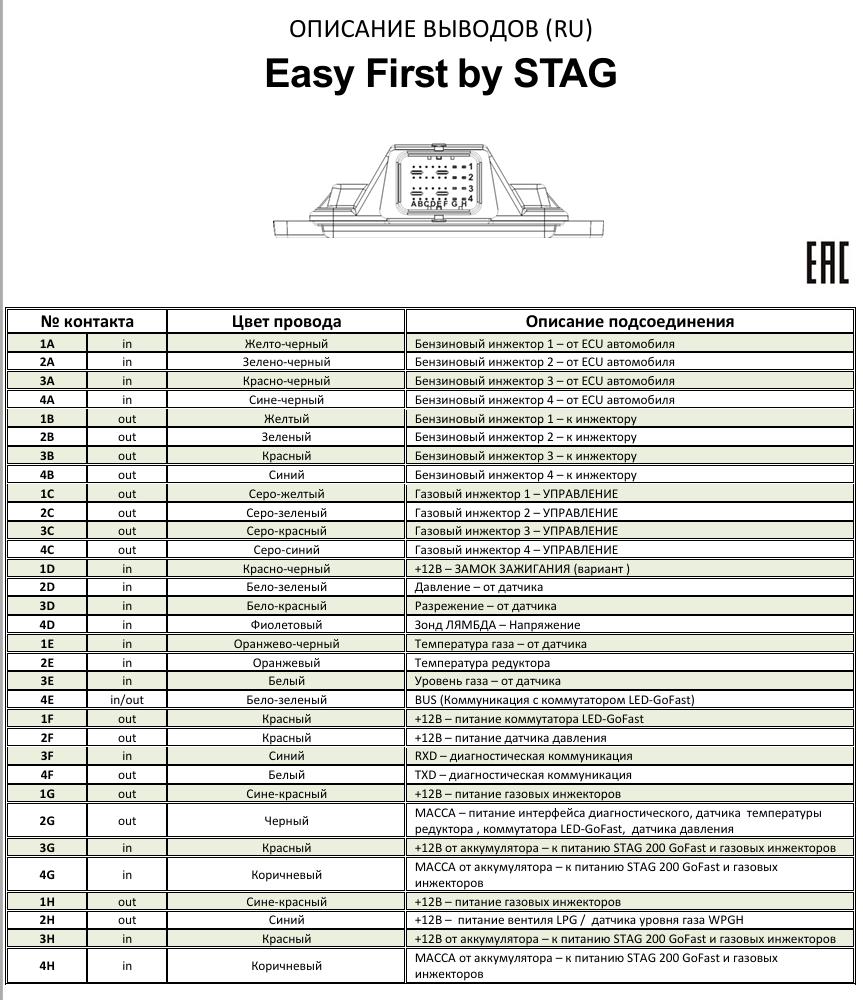

Распиновка разъема блока управления

STAG Easy First
программа, схемы подключения, техническая информация.

• Скачать программу


• Схемы подключения


• Распиновка разъема блока управления


• Инструкция

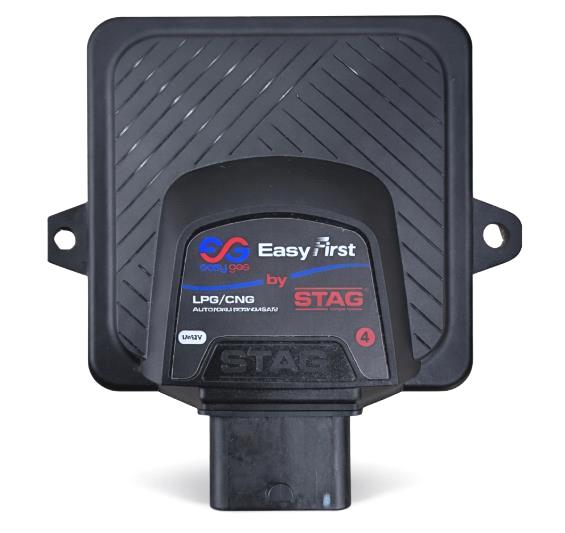

STAG EasyFirst — это бюджетный блок электронного управления (ЭБУ) для газобаллонного оборудования (ГБО), предназначенный для 4-цилиндровых двигателей автомобилей. Устройство работает как со сжиженным (LPG / пропан), так и со сжатым (CNG / метан) природным газом.Основные характеристики устройства:Тип компонента: электронный блок управления (ECU) газовым впрыском.Совместимость: подходит для автомобилей с 4-цилиндровыми двигателями.Поддерживаемые типы впрыска: последовательный (последовательный), полупоследовательный (попарно-параллельный) и полногрупповой (одновременный).Топливо: универсальная поддержка LPG и CNG.Эта линейка блоков позиционируется как простое и экономичное решение для базовой автоматизации и контроля подачи газа в двигатель, часто встречающееся на рынках стран СНГ (например, в Узбекистане).

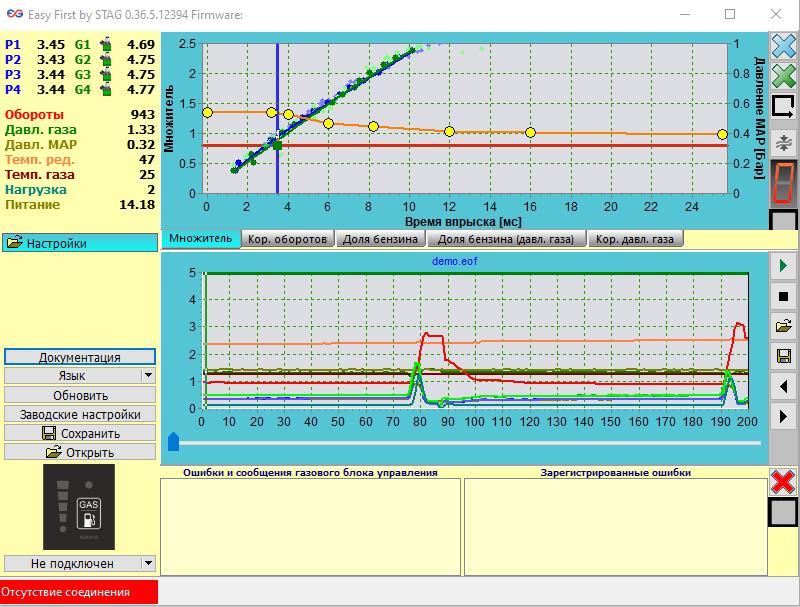

Программа для настройки и диагностики

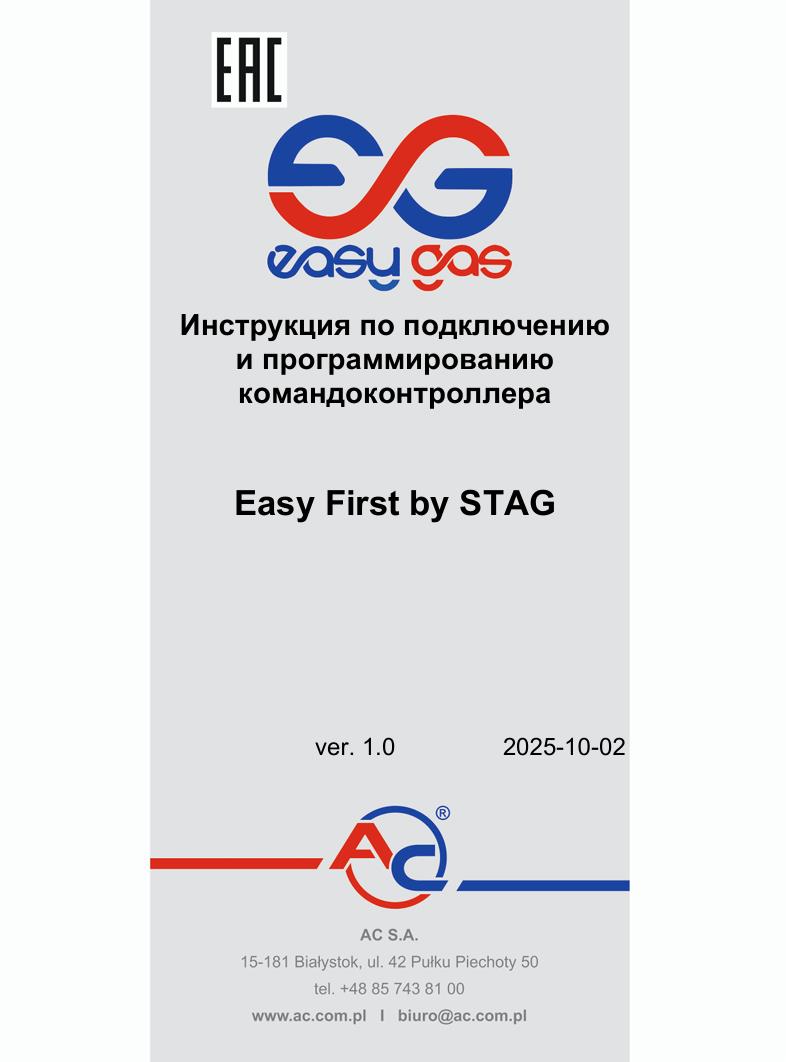

Инструкция по настройке
