Opel Insignia 2.0T 162kW (A20NHT)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки 130-пиновый разъем ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ	PIN 17 — БЕЛЫЙ PIN 10 — СИНИЙ PIN 14 — ЧЕРНЫЙ
RPM 130-пиновый разъем ЭБУ	КОРИЧНЕВЫЙ	PIN 49 — СИНИЙ
Датчик давления топлива 130-пиновый разъем ЭБУ	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 97 — СЕРЫЙ / ЗЕЛЕНЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР 20-пиновый разъем в блоке предохранителей в моторном отсеке — PIN 11 — ЗЕЛЕНЫЙ

Комплектация установки

Центральный блок:Zenit Direct ver. YPT

Редуктор:Magic Jet Compact (рабочее давление: 1,0 бар)

Форсунки:Hercules (жиклер: 2,1 мм)

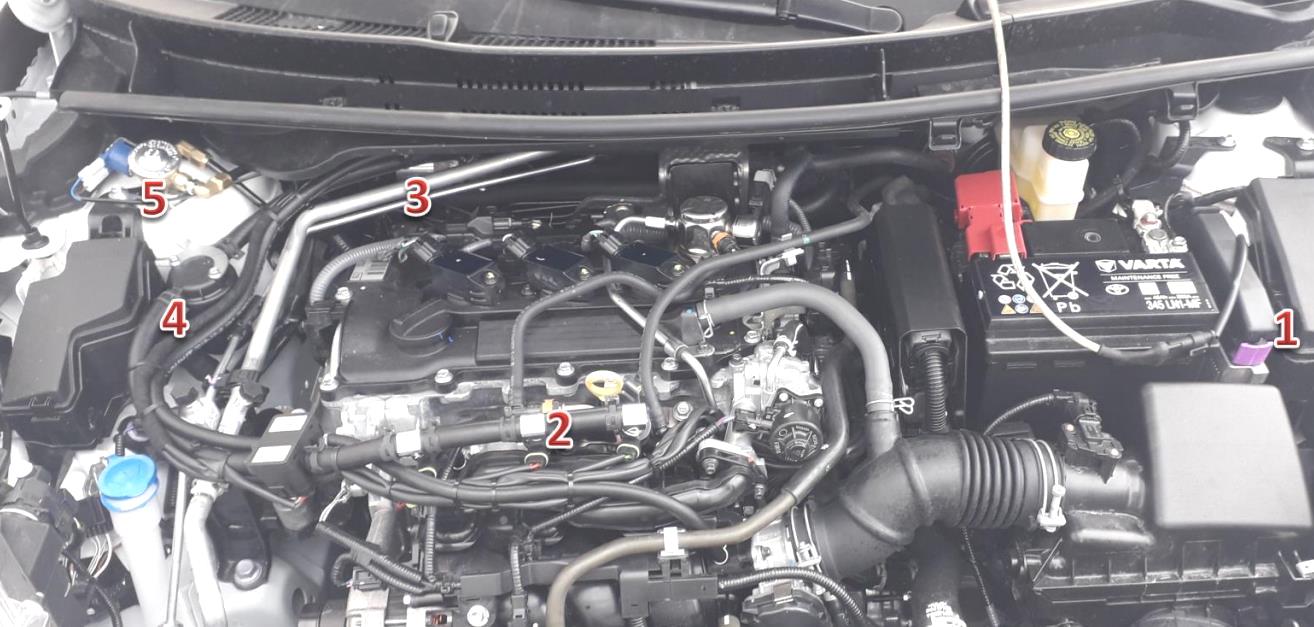

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

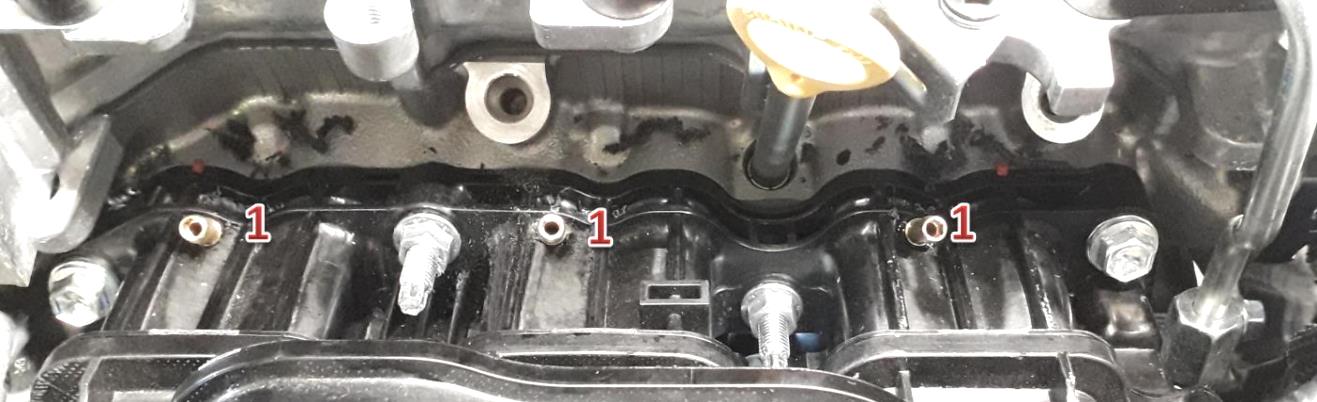

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
