Skoda Superb 1.4 TSI 92kW (CAXC)

Комплектация установки

Центральный блок:Zenit Pro Direct ver. A

Редуктор:KME Silver (рабочее давление: 0,9 бар)

Форсунки:Matrix HSF.211.20 (жиклеры: 1,7 мм)

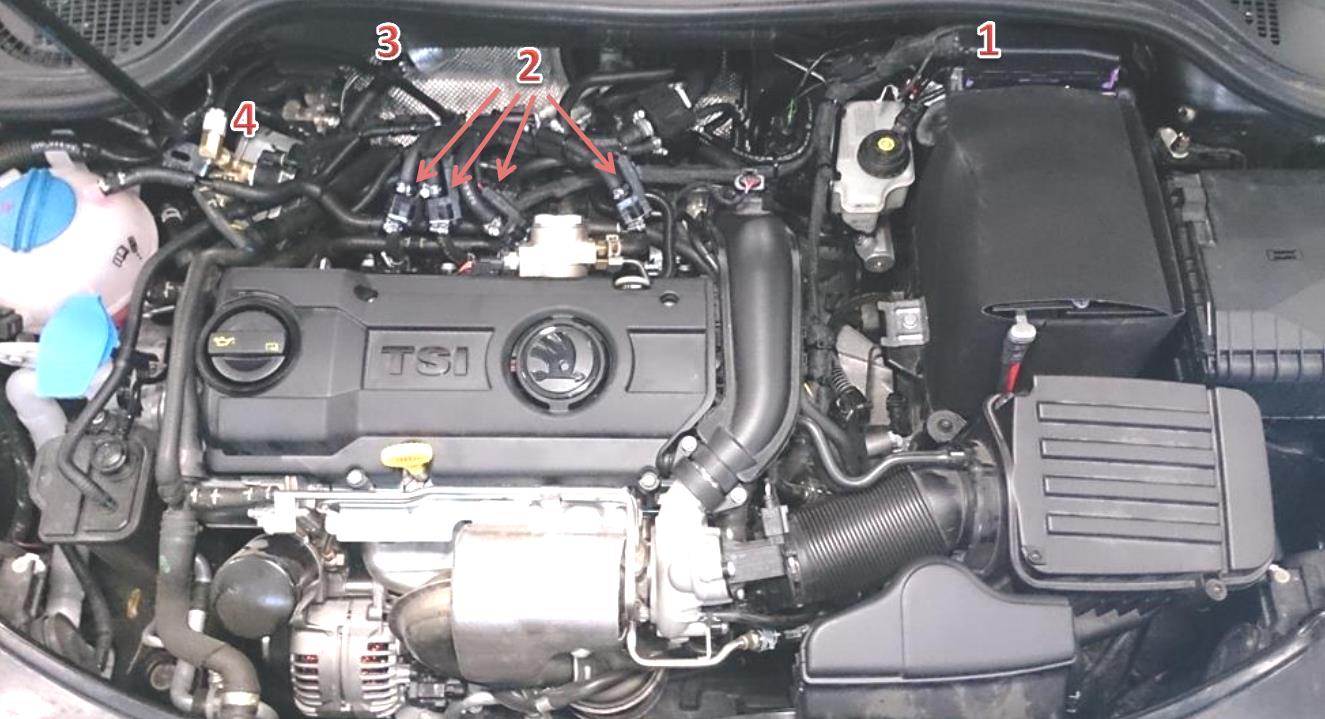

Расположение компонентов и места подключений

1Контроллер Zenit Pro Direct

2Газовые форсунки

3Фильтр газовой фазы

4Редуктор и электромагнитный клапан с фильтром жидкой фазы

        Дополнительные компоненты / Additional components

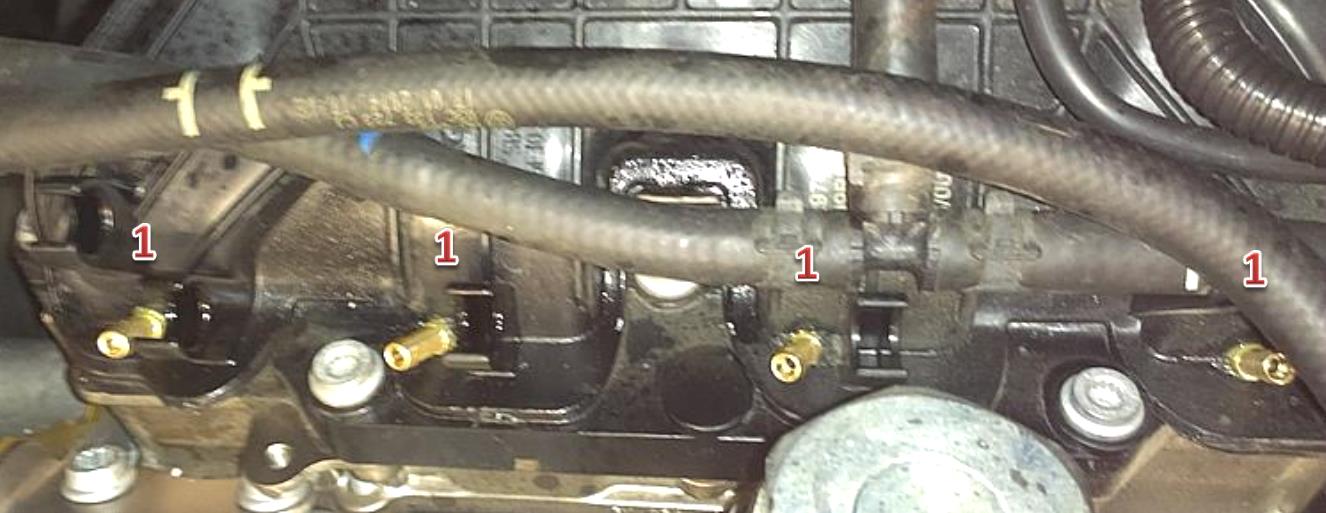

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения

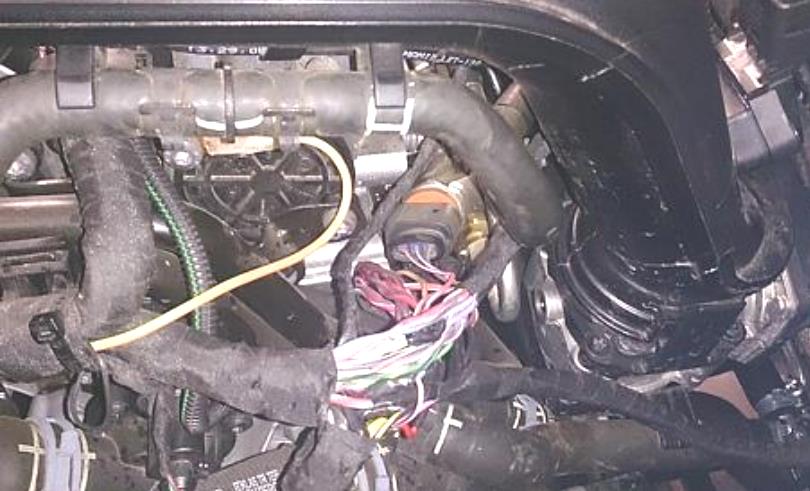

Бензиновые форсунки Жгут справа от впускного коллектора рядом с дроссельной заслонкой или 60-пиновый разъем ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 33 — КОРИЧНЕВЫЙ / ЧЕРНЫЙ 1 мм² PIN 49 — КОРИЧНЕВЫЙ / БЕЛЫЙ 1 мм² PIN 34 — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 48 — КОРИЧНЕВЫЙ / СЕРЫЙ 1 мм²
RPM Катушка зажигания № 4	КОРИЧНЕВЫЙ	PIN 4 — ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ 0,35 мм²
Датчик давления топлива 3-пиновый разъем датчика давления топлива	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — СЕРЫЙ / СИНИЙ 0,35 мм²
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Жгут справа от впускного коллектора рядом с дроссельной заслонкой или 60-пиновый разъем ЭБУ
