Skoda Rapid 1.2 TSI 81kW (CJZD)
Комплектация установки
Центральный блок:Zenit Pro Direct ver. C
Редуктор:Silver (рабочее давление: 0,95 бар)
Форсунки:Matrix HSF.211.20 (жиклеры: 1,7 мм)
Расположение компонентов и места подключений

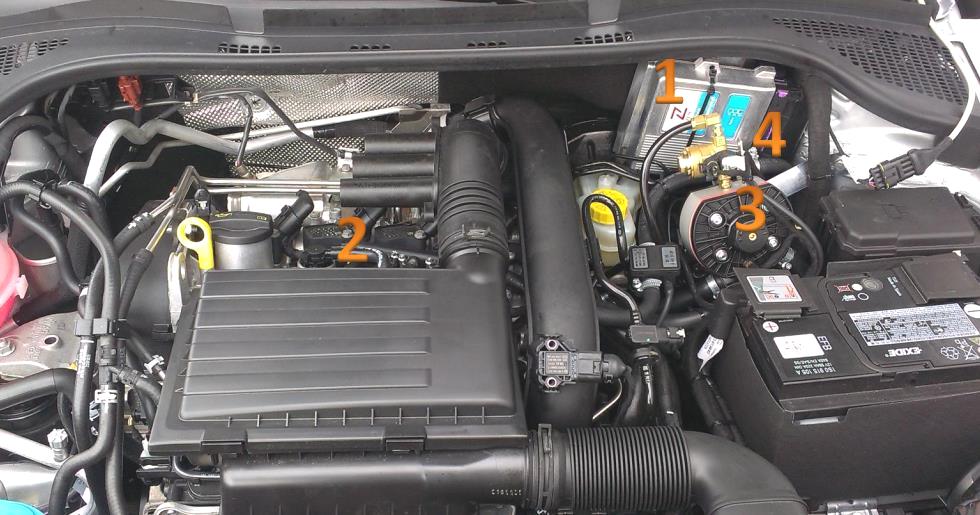

Расположение компонентов / Mounting and connection points
1Контроллер / ECU Zenit Direct
2Газовые форсунки / Gas injectors
3Редуктор / Reducer, электромагнитный клапан с фильтром жидкой фазы / Electrovalve with liquid gas phase filter
4Фильтр газовой фазы / Gas phase filter
5Блок управления двигателем / Engine ECU
Дополнительные компоненты / Additional components

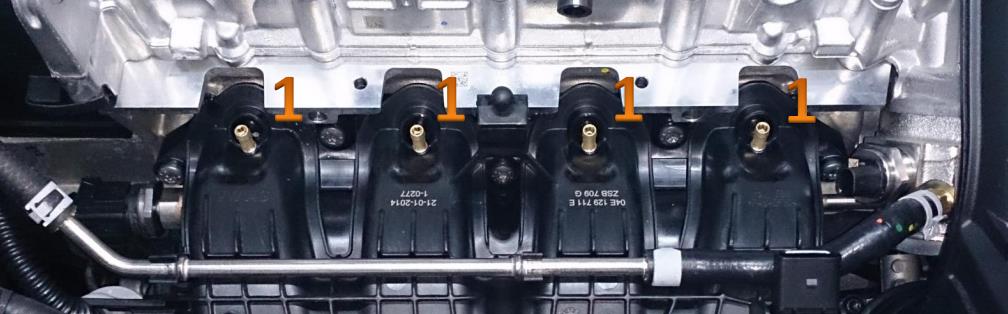

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Pro Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 60-пиновый разъем ЭБУ (жгут) | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | КРАСНЫЙ / ЧЕРНЫЙ 1 мм² КРАСНЫЙ / ЖЕЛТЫЙ 1 мм² КРАСНЫЙ / ФИОЛЕТОВЫЙ 1 мм² КРАСНЫЙ / СИНИЙ 1 мм² |
| RPM Катушка зажигания № 4 | КОРИЧНЕВЫЙ | PIN 3 — ФИОЛЕТОВЫЙ / ЗЕЛЕНЫЙ 0,35 мм² |
| Датчик давления топлива 60-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 10 — БЕЛЫЙ / ЗЕЛЕНЫЙ 0,35 мм² |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
