Skoda Octavia
1.2 TSI 77kW (CJZB)
Połączenia elektryczne / Electrical connections
Схема подключения / Wiring diagram
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
Check and measure the wiring in case of changes in the cars wiring colours.
Check and measure the wiring in case of changes in the cars wiring colours.
| Компонент | Обозначение провода Zenit Direct / wire | Место подключения Connection |
|---|---|---|
| Бензиновые форсунки Petrol injectors 60-pin бензиновый ЭБУ Petrol ECU 60-pin connector | Форсунка 1 / Injector 1 СИНИЙ / BLUE СИНИЙ / ЧЕРНЫЙ / BLUE/BLACK Форсунка 2 / Injector 2 КРАСНЫЙ / RED КРАСНЫЙ / ЧЕРНЫЙ / RED/BLACK Форсунка 3 / Injector 3 ЗЕЛЕНЫЙ / GREEN ЗЕЛЕНЫЙ / ЧЕРНЫЙ / GREEN/BLACK Форсунка 4 / Injector 4 ЖЕЛТЫЙ / YELLOW ЖЕЛТЫЙ / ЧЕРНЫЙ / YELLOW/BLACK | PIN 47 — КРАСНЫЙ / ЧЕРНЫЙ / RED/BLACK 1 мм² PIN 48 — КРАСНЫЙ / ЖЕЛТЫЙ / RED/YELLOW 1 мм² PIN 32 — КРАСНЫЙ / ФИОЛЕТОВЫЙ / RED/VIOLET 1 мм² PIN 33 — КРАСНЫЙ / СИНИЙ / RED/BLUE 1 мм² |
| RPM 60-pin бензиновый ЭБУ Petrol ECU 60-pin connector | КОРИЧНЕВЫЙ / BROWN | PIN 53 — ФИОЛЕТОВЫЙ / ЗЕЛЕНЫЙ / VIOLET/GREEN 0,35 мм² |
| Датчик давления топлива Petrol pressure sensor 60-pin бензиновый ЭБУ Petrol ECU 60-pin connector | РОЗОВЫЙ / PINK РОЗОВЫЙ / ЧЕРНЫЙ / PINK/BLACK | PIN 10 — КРАСНЫЙ / ЖЕЛТЫЙ / RED/YELLOW 0,35 мм² |
| Питание Power supply | +12V АККУМУЛЯТОР / +12V BATTERY МАССА / GROUND +12V ПОСЛЕ ЗАЖИГАНИЯ / +12V UNDER KEY | КРАСНЫЙ / ЧЕРНЫЙ / RED/BLACK — АККУМУЛЯТОР / BATTERY ЧЕРНЫЙ / BLACK — АККУМУЛЯТОР / BATTERY КРАСНЫЙ / RED — ЗАЖИГАНИЕ / IGNITION SWITCH |
Комплектация установки / Completion of installation
Центральный блок / ECU:Zenit Direct ver. C
Редуктор / Reducer:Gurtner Silver (рабочее давление / working pressure: 0,95 бар)
Форсунки / Injectors:Magic FX (жиклеры / nozzles: 2,3 мм)
Расположение компонентов и места подключений / Mounting and connection points

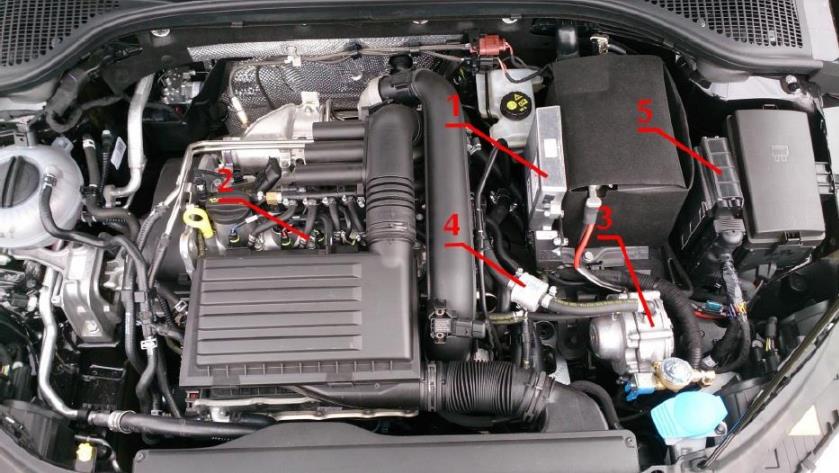

Расположение компонентов / Mounting and connection points
1Контроллер / ECU Zenit Direct
2Газовые форсунки / Gas injectors
3Редуктор / Reducer, электромагнитный клапан с фильтром жидкой фазы / Electrovalve with liquid gas phase filter
4Фильтр газовой фазы / Gas phase filter
5Блок управления двигателем / Engine ECU

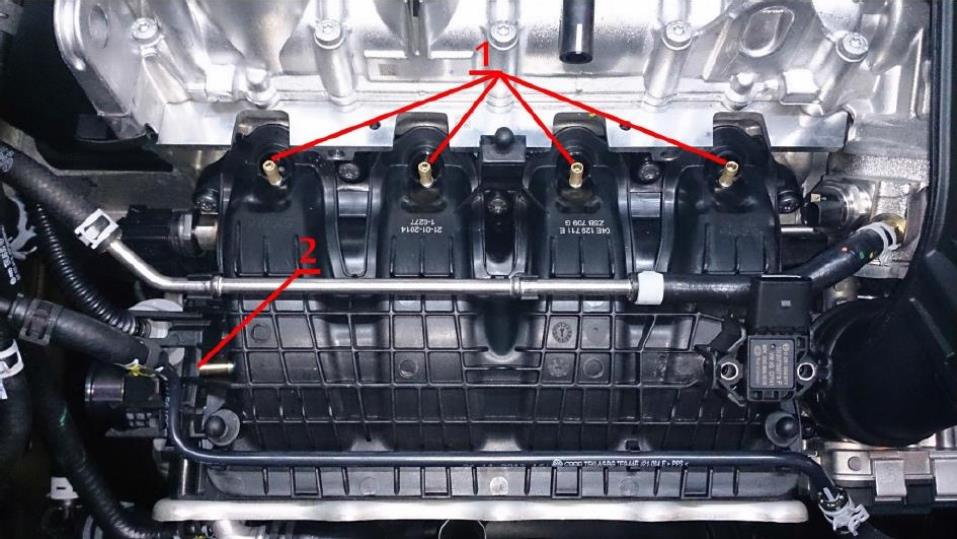

Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
