Seat Altea 2.0 FSI 110kW BLR

Комплектация установки / Completion of installation:

Центральный блок / ECU: Zenit Pro Direct ver. A

Редуктор / Reducer: KME Silver (рабочее давление / working pressure: 1,1 бар)

Форсунки / Injectors: Hana Green / Hercules (без жиклеров / without nozzles)

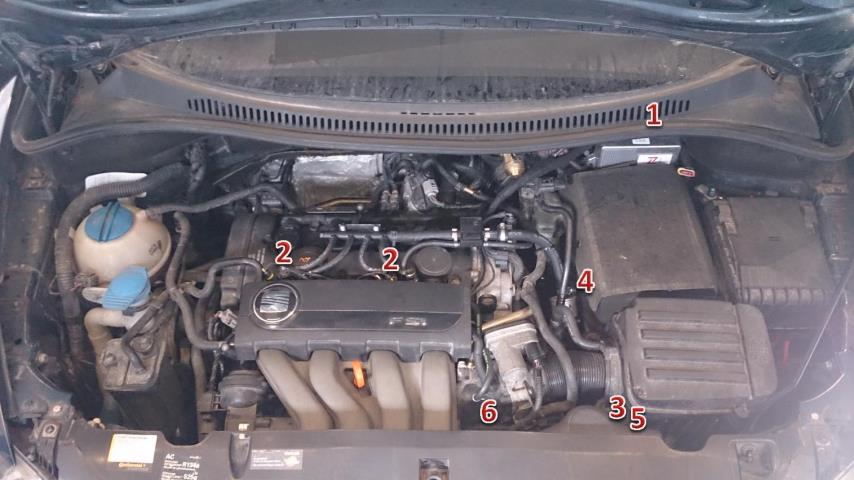

Расположение компонентов и места подключений / Mounting and connection points:

1. Контроллер / ECU Zenit Pro Direct

2. Газовые форсунки / Gas injectors

3. Редуктор / Reducer

4. Фильтр газовой фазы / Gas phase filter

5. Электромагнитный клапан с фильтром жидкой фазы / Electrovalve with liquid gas phase filter

6. Штуцер разрежения / Vacuum nozzle

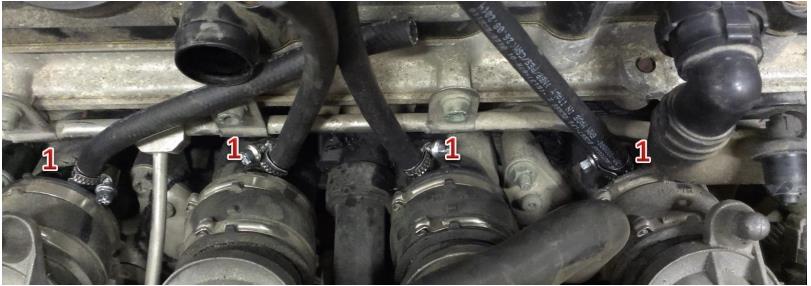

1 — жиклеры газовых форсунок / Gas injector nozzles

Бензиновые форсунки Подключение форсунок к жгуту Zenit Pro Direct

Форсунка	Провод (жгут Zenit Pro Direct)	Место подключения
№ 1	СИНИЙ / BLUE СИНИЙ / ЧЕРНЫЙ / BLUE/BLACK	PIN 33 A — КОРИЧНЕВЫЙ / ЧЕРНЫЙ / BROWN/BLACK 1 мм²
№ 2	КРАСНЫЙ / RED КРАСНЫЙ / ЧЕРНЫЙ / RED/BLACK	—
№ 3	ЗЕЛЕНЫЙ / GREEN ЗЕЛЕНЫЙ / ЧЕРНЫЙ / GREEN/BLACK	—
№ 4	ЖЕЛТЫЙ / YELLOW ЖЕЛТЫЙ / ЧЕРНЫЙ / YELLOW/BLACK	—

RPM / Катушка зажигания / Датчик давления топлива Дополнительные подключения

Компонент	Провод	Место подключения
RPM	КОРИЧНЕВЫЙ / BROWN	—
Катушка зажигания № 4	—	PIN 4 — ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ / VIOLET/YELLOW 0,35 мм² PIN 2 — СЕРЫЙ / СИНИЙ / GREY/BLUE 0,35 мм² ИЛИ / OR PIN 43 A — БЕНЗИНОВЫЙ ЭБУ
Датчик давления топлива	РОЗОВЫЙ / PINK РОЗОВЫЙ / ЧЕРНЫЙ / PINK/BLACK	АККУМУЛЯТОР / BATTERY АККУМУЛЯТОР / BATTERY
3-пиновый разъем (датчик давления)	—	—
Питание	+12V АККУМУЛЯТОР / BATTERY МАССА / GROUND +12V ПОСЛЕ ЗАЖИГАНИЯ / UNDER KEY	АККУМУЛЯТОР / BATTERY АККУМУЛЯТОР / BATTERY ЗАЖИГАНИЕ / IGNITION SWITCH
