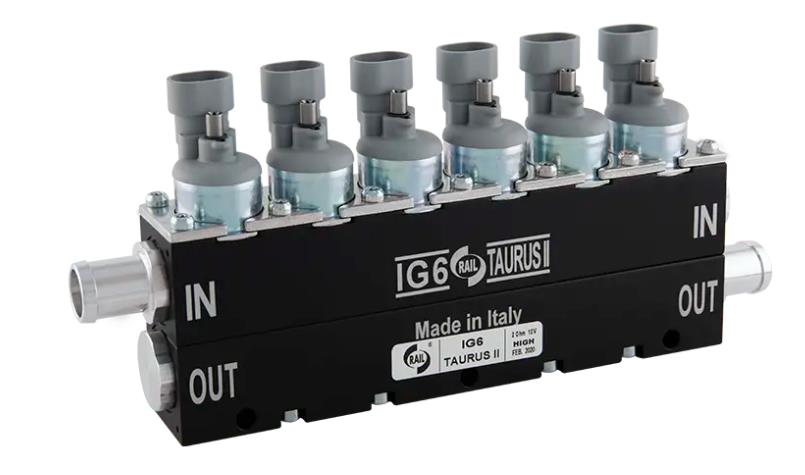

IG6 Taurus II
описание и технические характеристики
| Характеристика | Ед. изм. | Значение | Примечание |
|---|---|---|---|
| Версия форсунки | кол-во цилиндров | 3, 4 или 5 | |
| Материал корпуса и обработка | Алюминий, черное анодирование | ||
| Относительное давление | Бар (Psi) | От 1 до 9 (14 до 130) | Рабочее давление |
| 10 (145) | Максимальное давление | ||
| Номинальное напряжение (на катушке) | Вольт | 10,8 - 14,4 | |
| Минимальное сечение медного провода для подключения катушки | мм² | 0,75 | |
| Тип катушки | по кодировке | E2 - серая крышка | |
| Сопротивление | Ом | 2 | ± 5% при T= 25° |
| Рекомендуемое время пикового тока (длительность) | мс | 4,5 | |
| Рекомендуемое значение пикового тока | А | 6 | при 12V 12Гц |
| Рекомендуемый удерживающий ток (±10%) | А | 1,7 | |
| Требования к холодному пуску | Увеличьте до 20% "время пикового тока" для первых циклов, когда температура газа < 10°C | ||
| Полное время срабатывания при ОТКРЫТИИ | мс | 2,4 | ± 5% проверено с неограниченным выпускным отверстием при 14V Dp=9 бар T= 25°C |
| Полное время срабатывания при ЗАКРЫТИИ | мс | 1,1 | |
| Минимальный импульс впрыска | мс | 2,6 | |
| Ход штока | Микрон | 400 | 1A ток питания |
| Диаметр седла | мм | 2 | |
| Статический расход (с макс. соплом Φ) для 1 форсунки при 20°C (с воздухом) | SLPM (sL/мин) | 320 | при входном давлении 9 бар |
| Расчетный макс. расход (с макс. соплом Φ) для 1 форсунки CNG при 20°C (G20 CNG) | гр/сек | 5 | при входном давлении 9 бар |
| Кг/ч | 18 | при входном давлении 9 бар | |
| Расчетный макс. расход (с макс. соплом Φ) для 1 форсунки LPG при 20°C | гр/сек | ||
| Кг/ч | |||
| Утечка (проверка воздухом) | см³/ч | ≤ 15 | |
| Уровень шума | дБ | ||
| Совместимость с газом | LPG, CNG | ||
| Выходной каскад драйвера | Peak and Hold (PWM) | ||
| Тип разъема катушки | 2-контактный разъем Amp/Delphi super seal с плоскими контактами | О соединительном проводе см. наш чертеж, код 114.01.AMP.001 | |
| Входной штуцер для резинового шланга | мм | Ø10 мм / Ø12 мм / Ø14 мм / Ø16 мм | |
| Выходной штуцер для резинового шланга | мм | Ø10 мм / Ø12 мм / Ø14 мм / Ø16 мм | |
| Диапазон калиброванного отверстия ⌀ (для сопел) | Ø | ||
| Сертификаты | |||
| Диапазон рабочих температур | °C | -20°C / +120°C | |
| Принцип работы | Электромагнитный клапан - Нормально закрытый - Подвижный плунжер | ||
| Пропускная способность LPG | Л.С./цил | ||
| Пропускная способность CNG | Л.С./цил | 9 бар до 90 Л.С./цил | |
| Класс защиты катушки | IP67 | ||
Описание
Одноточечный дозатор (распределитель) для газовой фазы LPG/метана, предназначенный для большегрузного транспорта. Катушки со встроенным 2-контактным герметичным разъемом, совместимым с Amp/Delphi. Анодированный алюминиевый корпус. Обеспечивает высокие показатели скорости, расхода и долговечности при пониженной чувствительности к загрязнениям. Компактная конструкция и широкая гибкость установки на автомобиле. Также доступны варианты с 3 и 5 катушками.
Одноточечный дозатор (распределитель) для газовой фазы LPG/метана, предназначенный для большегрузного транспорта. Катушки со встроенным 2-контактным герметичным разъемом, совместимым с Amp/Delphi. Анодированный алюминиевый корпус. Обеспечивает высокие показатели скорости, расхода и долговечности при пониженной чувствительности к загрязнениям. Компактная конструкция и широкая гибкость установки на автомобиле. Также доступны варианты с 3 и 5 катушками.
