Peugeot 207
1.6THP 110kW (5FX)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 32-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN D4 — БЕЛЫЙ PIN F4 — БЕЛЫЙ PIN C4 — БЕЛЫЙ PIN E4 — БЕЛЫЙ |
| RPM 32-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN H2 — ЖЕЛТЫЙ |
| Датчик давления топлива 32-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN A3 — ЖЕЛТЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР 53-пиновый разъем ЭБУ — PIN 5 — ЗЕЛЕНЫЙ |
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Silver (рабочее давление: 1,1 бар)
Форсунки:Hana Green (без жиклеров)

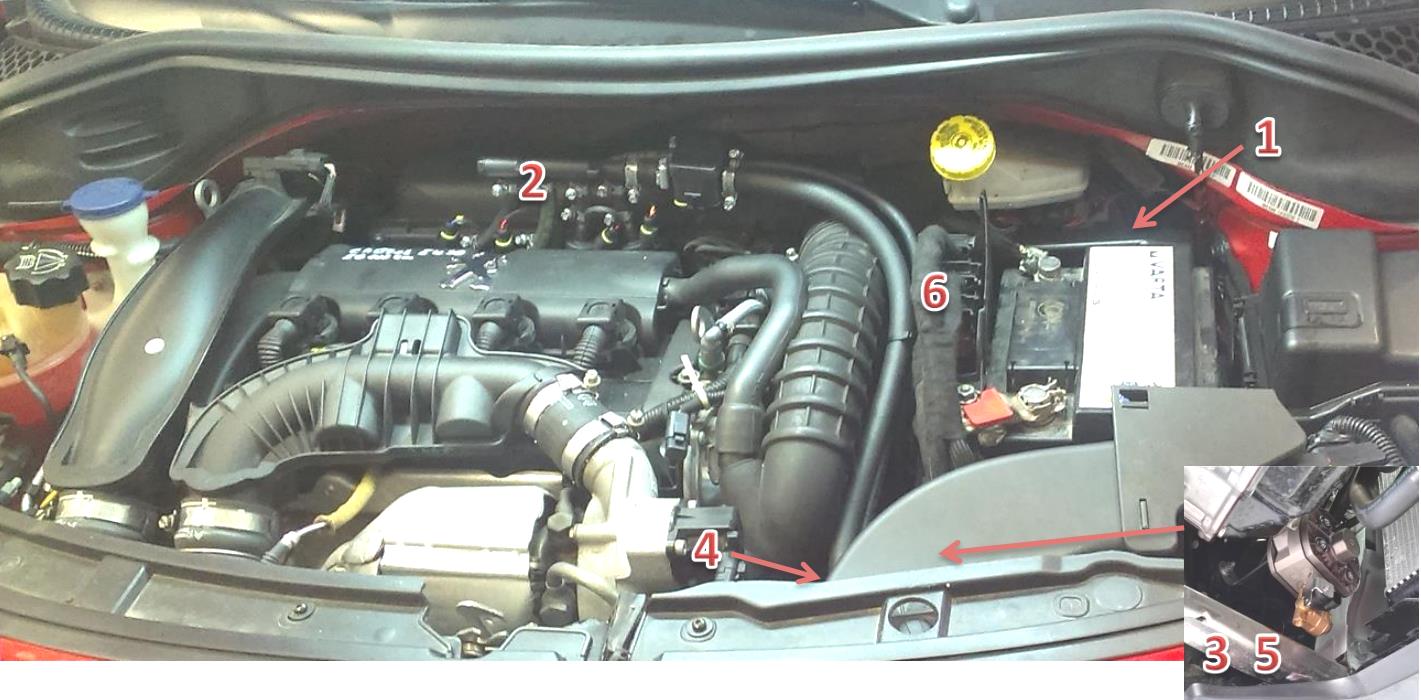

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct (за аккумулятором)
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы
6Блок управления двигателем (бензиновый ЭБУ)

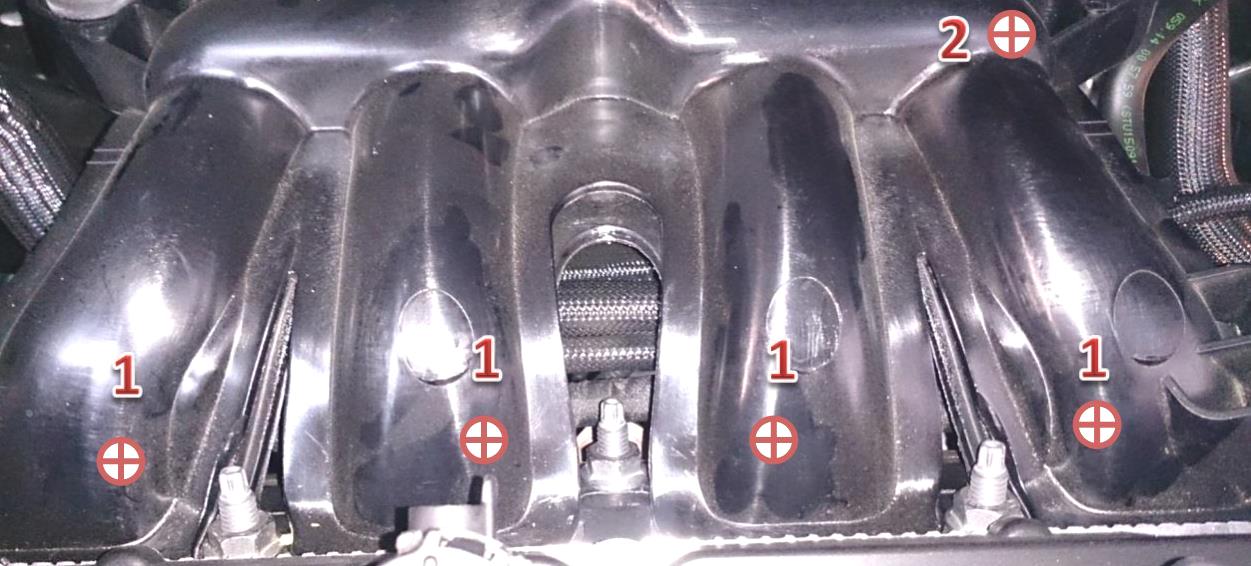

Дополнительные компоненты
1Жиклеры газовых форсунок
