Opel Vectra/Zafira
2.2 114kW (Z22YH)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 16-пиновый разъем рядом с дроссельной заслонкой | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 2 — КОРИЧНЕВЫЙ / КРАСНЫЙ PIN 3 — КОРИЧНЕВЫЙ / СИНИЙ PIN 4 — КОРИЧНЕВЫЙ / ЖЕЛТЫЙ PIN 5 — КОРИЧНЕВЫЙ / ЗЕЛЕНЫЙ |
| RPM 6-пиновый разъем модуля зажигания | КОРИЧНЕВЫЙ | PIN 6 — ФИОЛЕТОВЫЙ |
| Датчик давления топлива 3-пиновый разъем датчика | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — СИНИЙ / БЕЛЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР 16-пиновый разъем рядом с дроссельной заслонкой — PIN 9 — КРАСНЫЙ / БЕЛЫЙ |
Комплектация установки
Центральный блок:Zenit Direct ver. CPT
Редуктор:KME Silver (рабочее давление: 1,0 бар)
Форсунки:Hana Black (жиклеры: 2,1 мм)
Расположение компонентов и места подключений

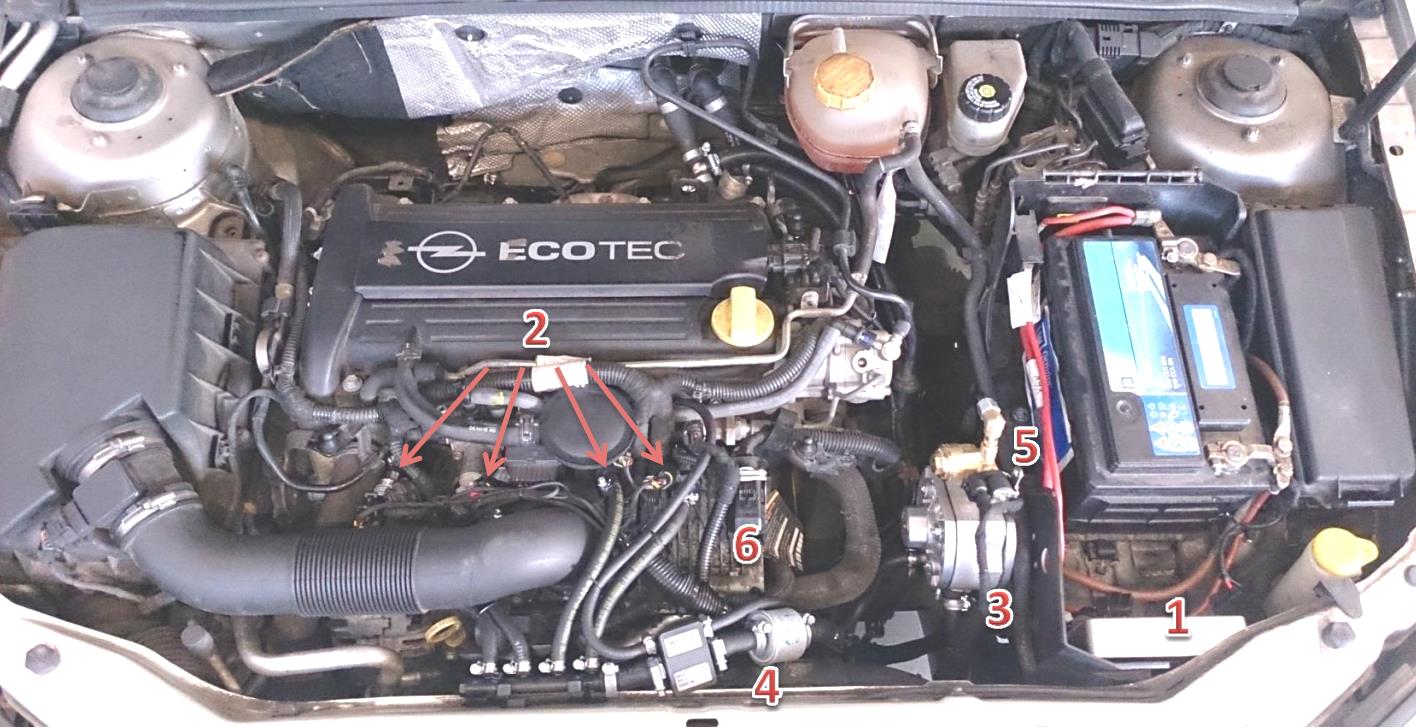

Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы
6Блок управления двигателем (бензиновый ЭБУ)
Дополнительные компоненты / Additional components

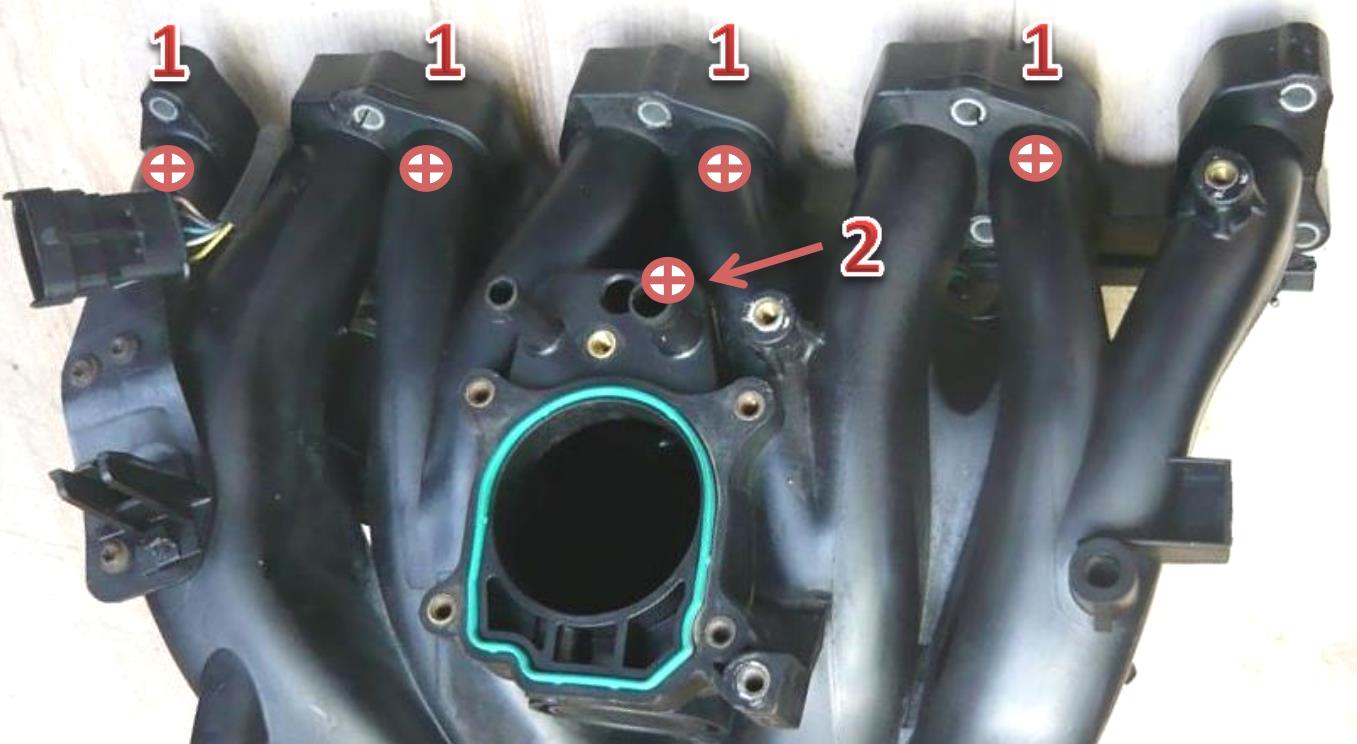

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle

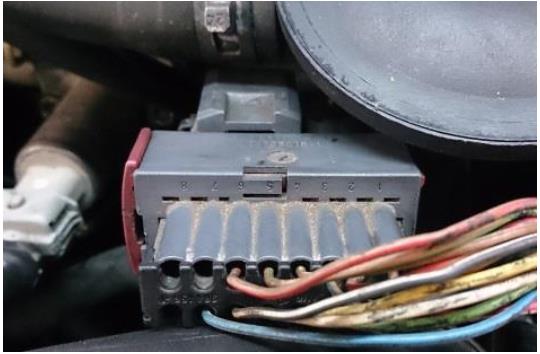

6-пиновый разъем модуля зажигания

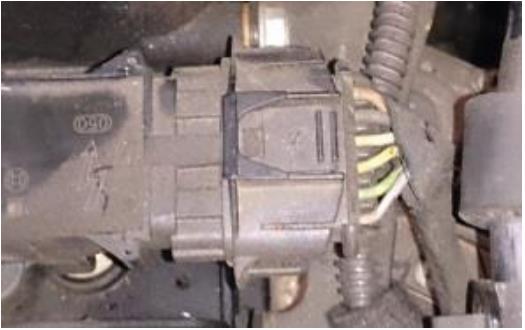

16-пиновый разъем рядом с дроссельной заслонкой
