Opel Insignia 2.0T 162kW (A20NHT)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 96-пиновый разъем ЭБУ Bosch	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 51 — КОРИЧНЕВЫЙ / ФИОЛЕТОВЫЙ PIN 28 — БЕЛЫЙ / ЖЕЛТЫЙ PIN 52 — КОРИЧНЕВЫЙ PIN 26 — КОРИЧНЕВЫЙ / ЖЕЛТЫЙ
RPM 96-пиновый разъем ЭБУ Bosch	КОРИЧНЕВЫЙ	PIN 55 — СИНИЙ / ФИОЛЕТОВЫЙ
Датчик давления топлива 96-пиновый разъем ЭБУ Bosch	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 36 — СИНИЙ / БЕЛЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР

Комплектация установки

Относится к автомобилям с блоком управления Bosch

Центральный блок:Zenit Direct ver. AP / CP / CPT

Редуктор:Magic Power (рабочее давление: 1,0 бар)

Форсунки:Hercules (без жиклеров)

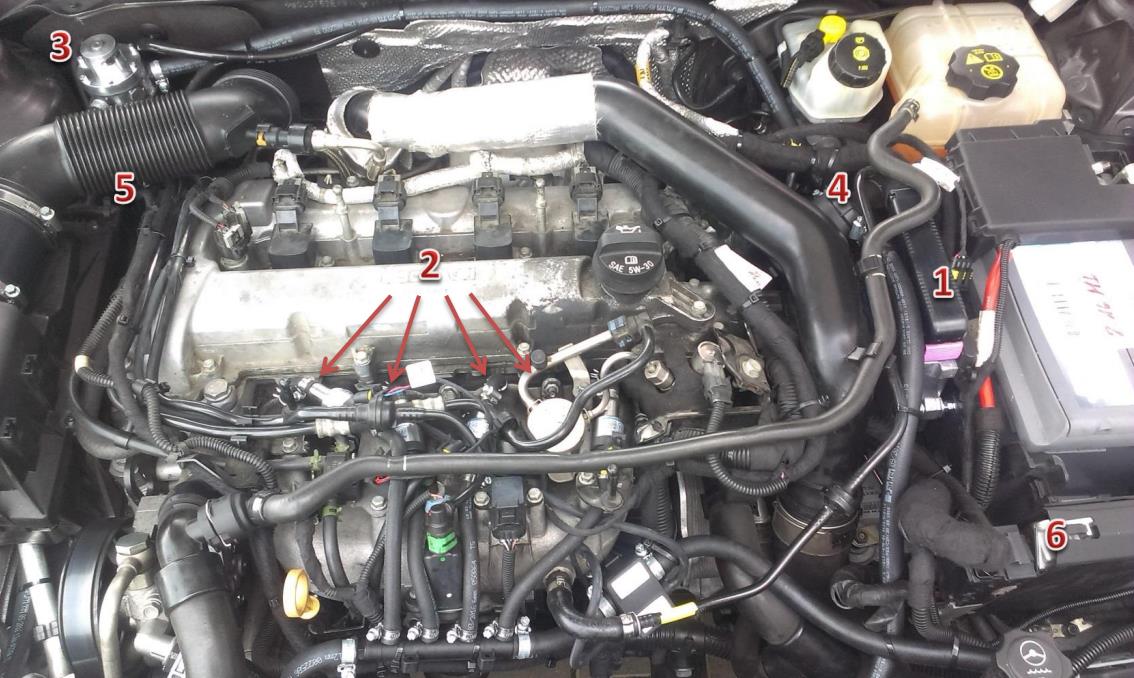

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

6Блок управления двигателем (бензиновый ЭБУ)

        Дополнительные компоненты / Additional components

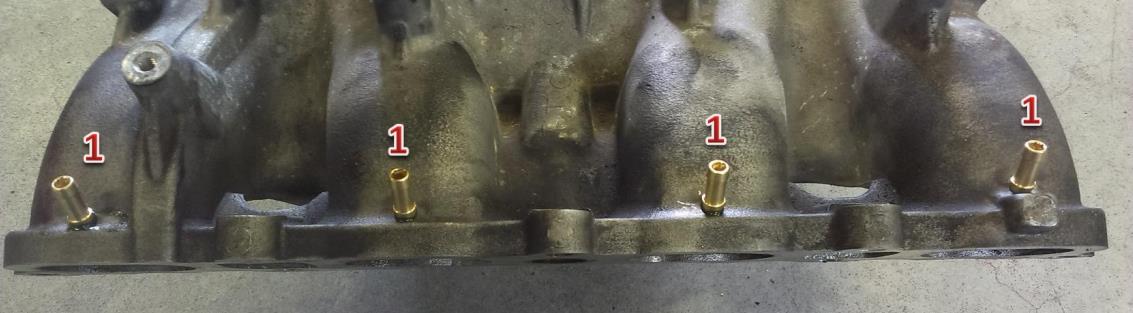

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
