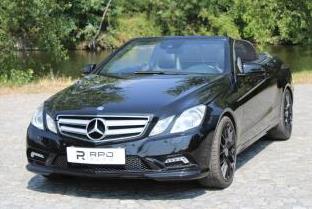

Mercedes-Benz E200 1.8 CGI 135kW (271.860) 2010

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки Разъем ЭБУ — «M»	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 22 — СЕРЫЙ / ЧЕРНЫЙ PIN 21 — СЕРЫЙ / СИНИЙ PIN 20 — СЕРЫЙ / ЗЕЛЕНЫЙ PIN 23 — БЕЛЫЙ / СИНИЙ
RPM Разъем ЭБУ — «M»	КОРИЧНЕВЫЙ	PIN 1 — ЧЕРНЫЙ
Датчик давления топлива Разъем ЭБУ — «M»	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 35 — КРАСНЫЙ / ЖЕЛТЫЙ

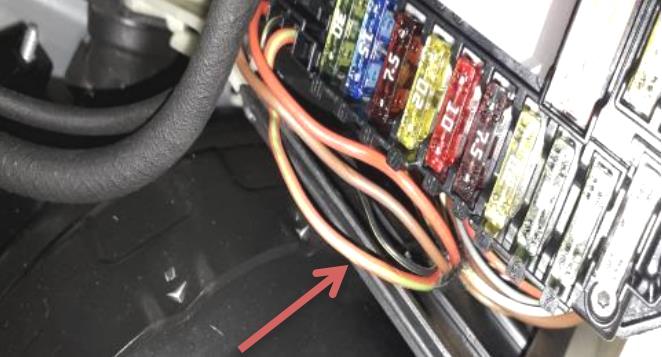

Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР Блок предохранителей в моторном отсеке (левая сторона, под ветровым стеклом) — КРАСНЫЙ / ЗЕЛЕНЫЙ

Комплектация установки

Центральный блок:Zenit Direct ver. CPT

Редуктор:Magic Jet Max Power (рабочее давление: 1,0 бар)

Форсунки:Hercules (жиклеры: 2,4 мм)

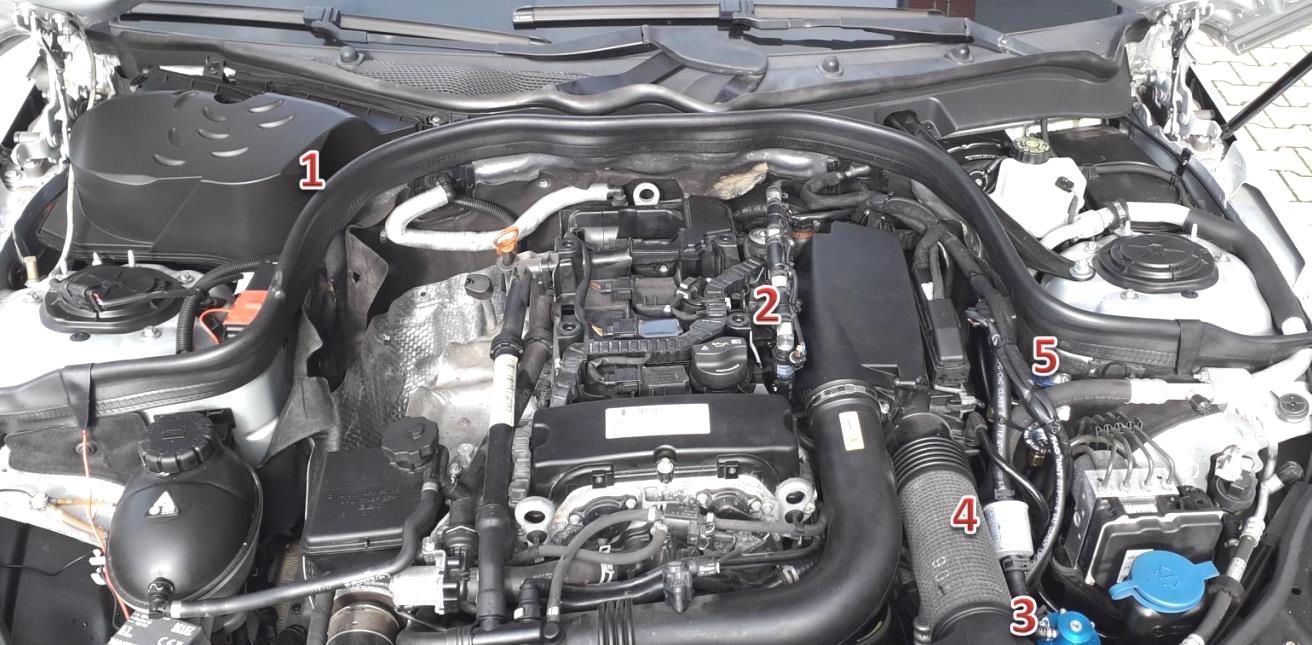

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

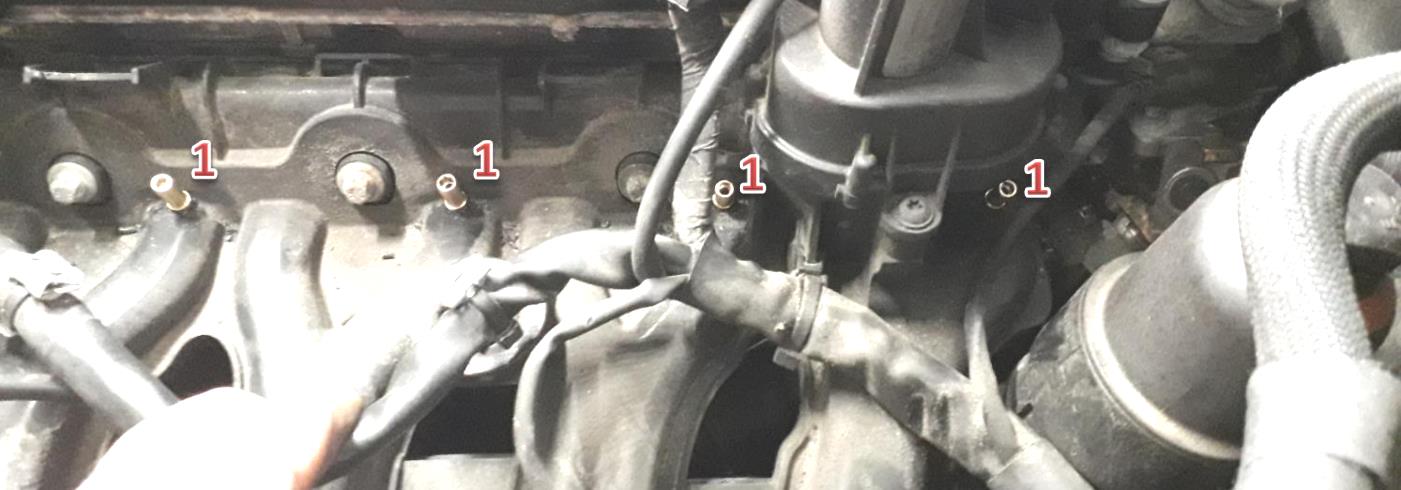

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
