Mazda CX7
2.3 DISI 191 kW (L3)
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Gold (рабочее давление: 1,0 бар)
Форсунки:Hana Green (без жиклеров)

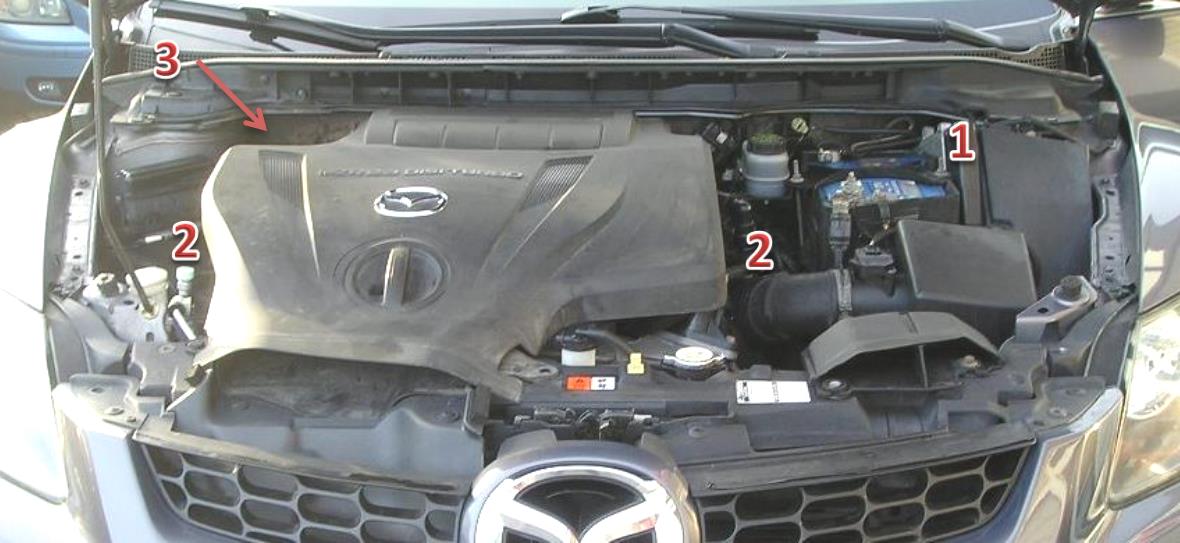

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы

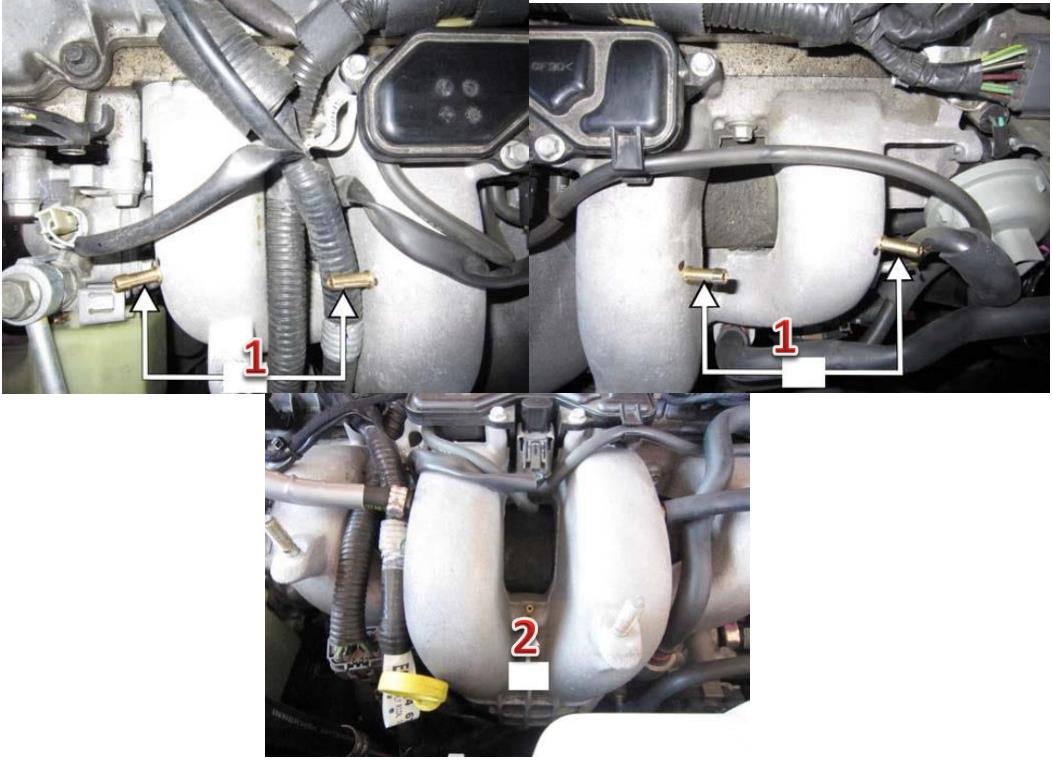

Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 10-пиновый разъем бензиновых форсунок | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | ЗЕЛЕНЫЙ / БЕЛЫЙ ЗЕЛЕНЫЙ / ЖЕЛТЫЙ ЗЕЛЕНЫЙ / СИНИЙ ЗЕЛЕНЫЙ / КРАСНЫЙ |
| RPM 3-пиновый разъем 4-й катушки зажигания | КОРИЧНЕВЫЙ | PIN 1 — ЧЕРНЫЙ / БЕЛЫЙ |
| Датчик давления топлива 3-пиновый разъем датчика давления | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — СИНИЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ПИТАНИЕ 4-й КАТУШКИ ЗАЖИГАНИЯ — PIN 3 — ЗЕЛЕНЫЙ |
