Mazda 6, 2.0 121kW PE-VPS,
SkyActive-G do 2017

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки Большой разъем ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 26 — БЕЛЫЙ PIN 28 — СЕРЫЙ PIN 29 — СВЕТЛО-СИНИЙ PIN 27 — ТЕМНО-СИНИЙ
RPM Большой разъем ЭБУ	КОРИЧНЕВЫЙ	PIN 41 — ФИОЛЕТОВЫЙ
Датчик давления топлива Большой разъем ЭБУ	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 92 — ЗЕЛЕНЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	+12V АККУМУЛЯТОР АККУМУЛЯТОР — МАССА ФИОЛЕТОВЫЙ — блок предохранителей (белый разъем)

Комплектация установки

Центральный блок:Zenit Direct ver. GPT

Редуктор:Magic Jet Compact (рабочее давление: 0,9 бар)

Форсунки:Hercules (жиклеры: 2,4 мм)

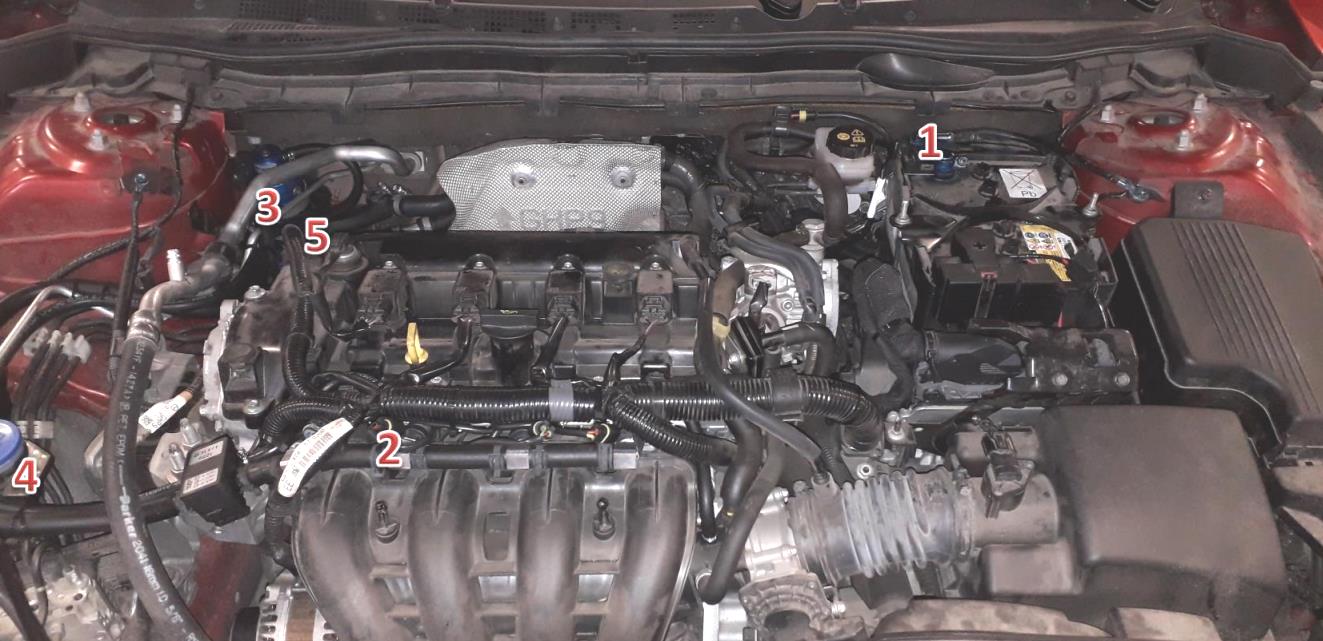

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

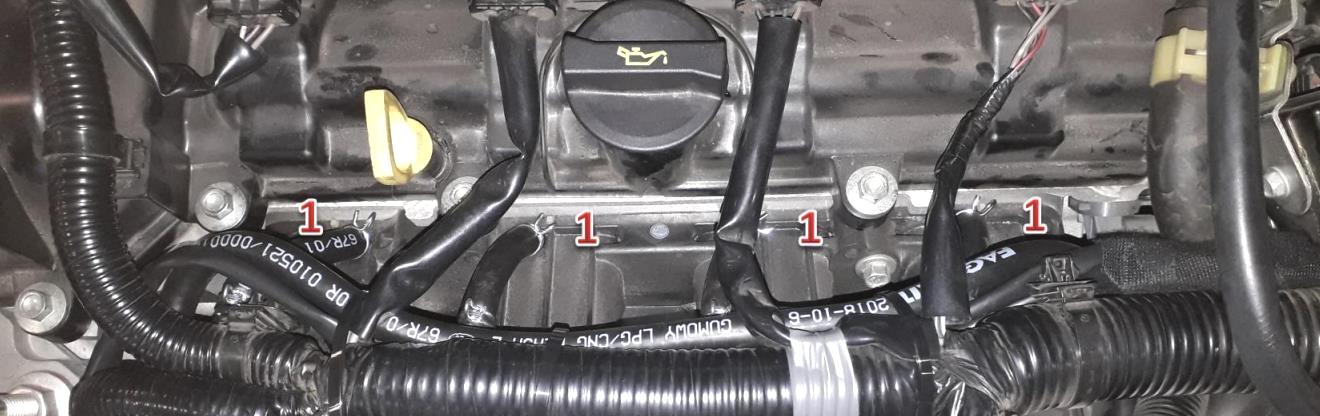

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
