Mazda 5 DISI 2.0 DISI 110 kW (LF3F)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 10-пиновый разъем бензиновых форсунок	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	ЗЕЛЕНЫЙ / БЕЛЫЙ ЗЕЛЕНЫЙ / ЖЕЛТЫЙ ЗЕЛЕНЫЙ / СИНИЙ ЗЕЛЕНЫЙ / КРАСНЫЙ
RPM 3-пиновый разъем 4-й катушки зажигания	КОРИЧНЕВЫЙ	PIN 1 — ЧЕРНЫЙ / БЕЛЫЙ
Датчик давления топлива 3-пиновый разъем датчика давления	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — БЕЛЫЙ / ЗЕЛЕНЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ПИТАНИЕ 4-й КАТУШКИ ЗАЖИГАНИЯ — PIN 3 — ЗЕЛЕНЫЙ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:KME Silver (рабочее давление: 1,1 бар)

Форсунки:Hana Red (жиклеры: 2,4 мм)

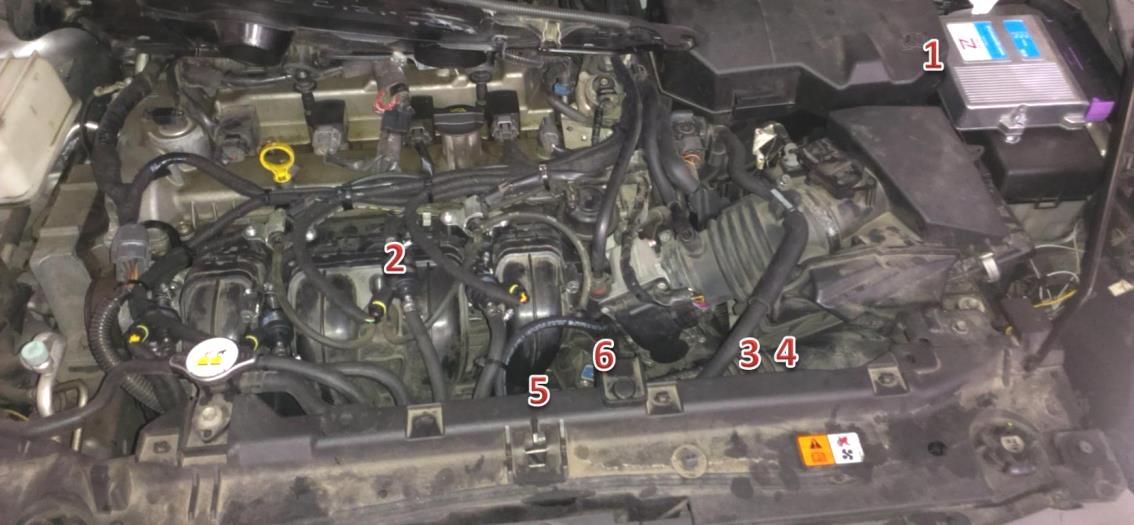

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Электромагнитный клапан с фильтром жидкой фазы

5Фильтр газовой фазы

6Штуцер разрежения

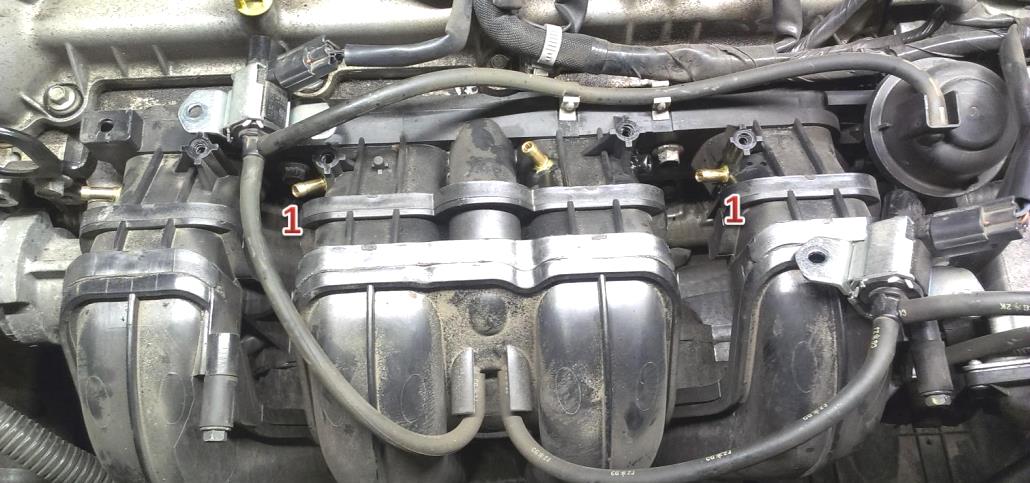

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
