Mazda 3 MPS 2.3 DISI 191 kW (L3))

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки 10-пиновый разъем бензиновых форсунок	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	ЗЕЛЕНЫЙ / БЕЛЫЙ ЗЕЛЕНЫЙ / ЗОЛОТОЙ ЗЕЛЕНЫЙ / СИНИЙ ЗЕЛЕНЫЙ / КРАСНЫЙ
RPM 3-пиновый разъем 4-й катушки зажигания	КОРИЧНЕВЫЙ	PIN 1 — ЧЕРНЫЙ / БЕЛЫЙ
Датчик давления топлива 3-пиновый разъем датчика давления	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — СИНИЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ПИТАНИЕ 4-й КАТУШКИ ЗАЖИГАНИЯ — PIN 3 — ЗЕЛЕНЫЙ

Комплектация установки

Центральный блок:Zenit Pro Direct ver. A

Редуктор:KME Gold (рабочее давление: 1,3 бар)

Форсунки:Hana Green (без жиклеров)

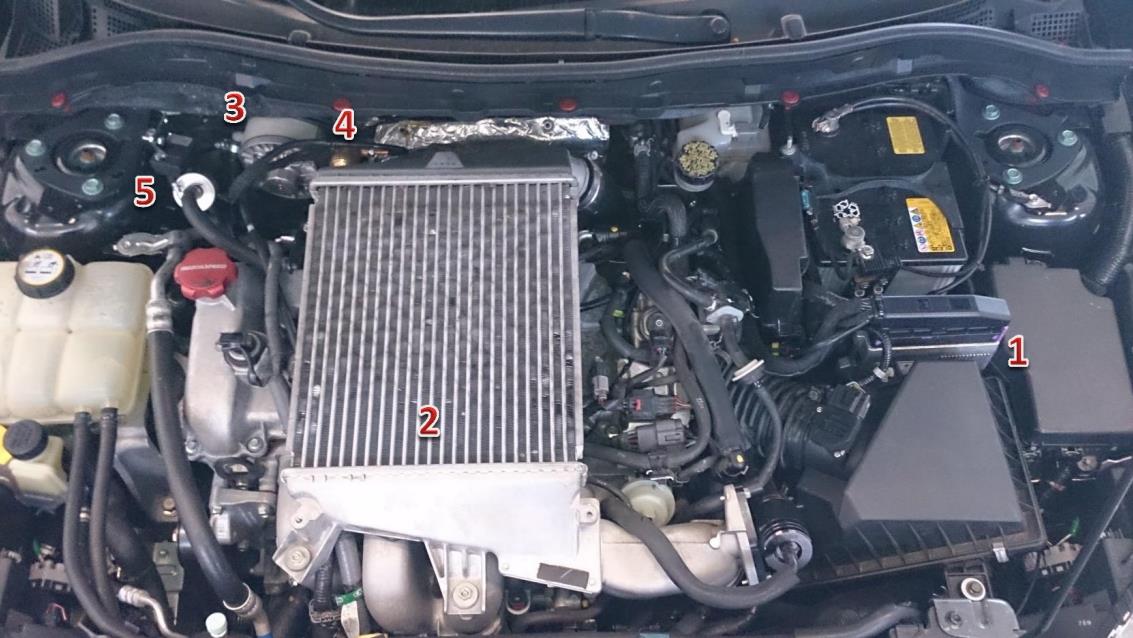

Расположение компонентов и места подключений

1Контроллер Zenit Pro Direct

2Газовые форсунки

3Редуктор

4Электромагнитный клапан с фильтром жидкой фазы

5Фильтр газовой фазы

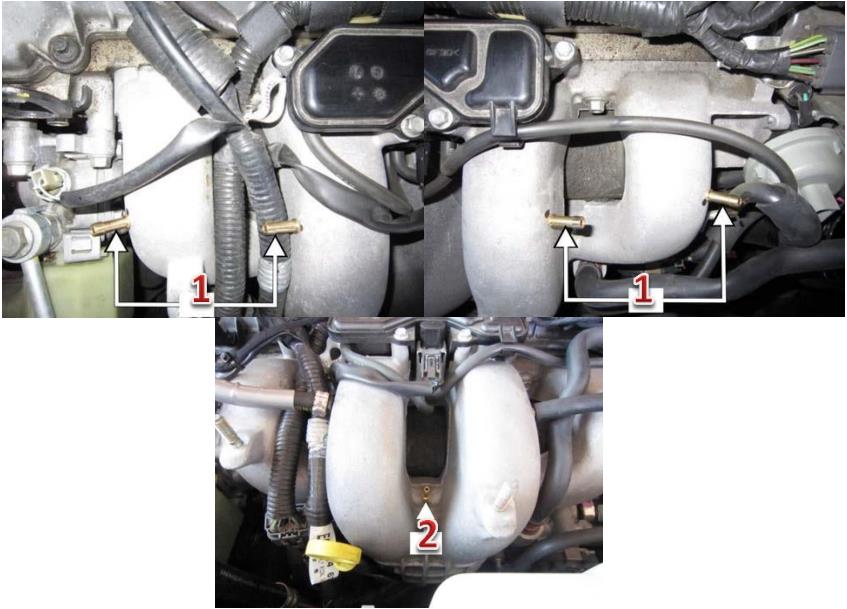

Дополнительные компоненты

1Жиклеры газовых форсунок

2Штуцер разрежения
