Kia Stinger
2.0T-GDI 188kW (G4KL)
Комплектация установки
Центральный блок:Zenit Direct ver. CP
Редуктор:Magic Jet Max Power (рабочее давление: 1,0 бар)
Форсунки:Hercules (без жиклеров)

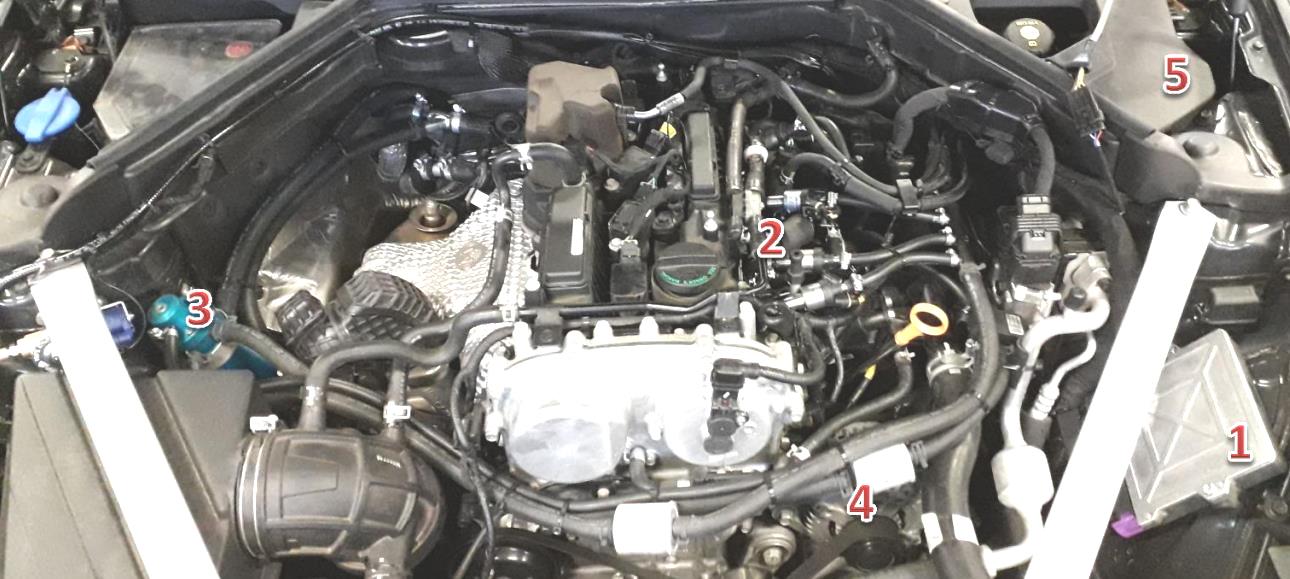

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор, электромагнитный клапан с фильтром жидкой фазы
4Фильтр газовой фазы
5Блок управления двигателем

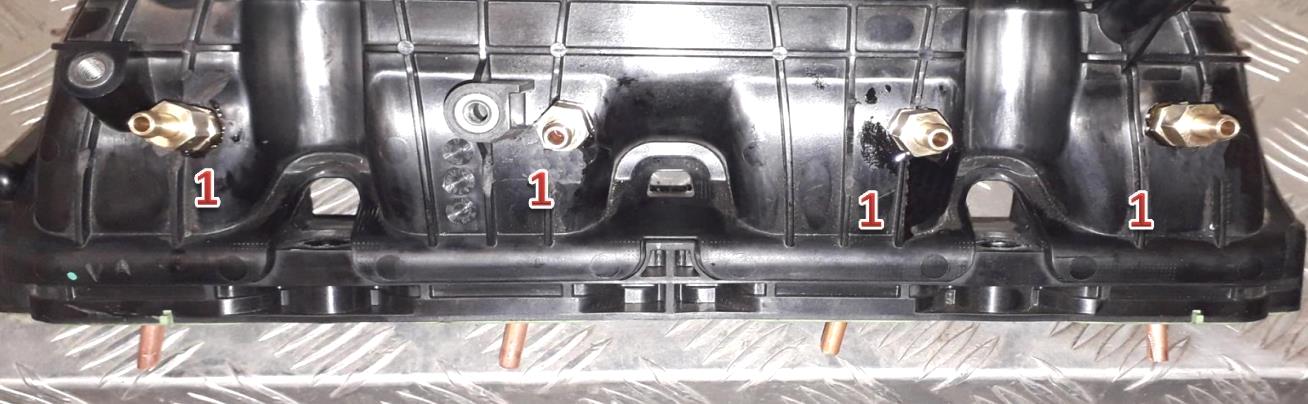

Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|

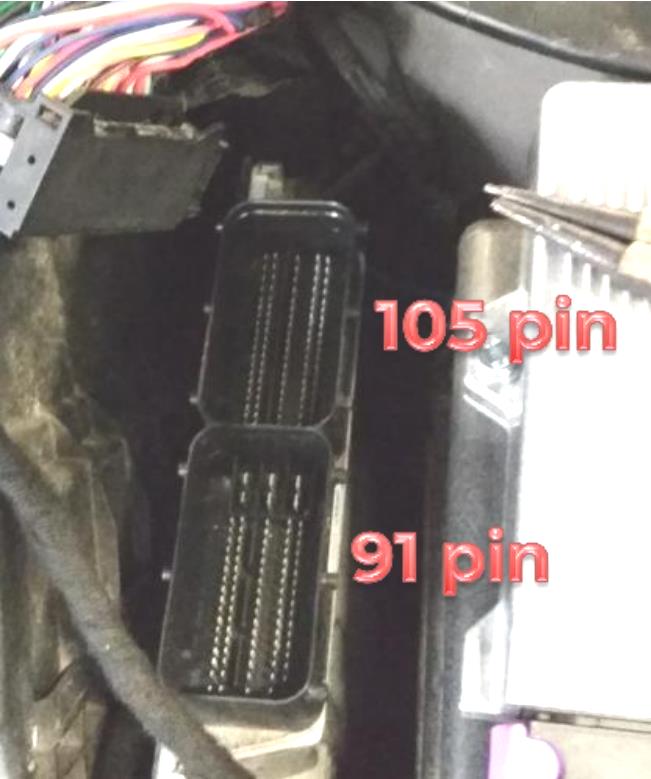

| Бензиновые форсунки 91-пиновый разъем ЭБУ ЭБУ — KIA Continental 91pin + 105pin | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 74 — БЕЛЫЙ PIN 23 — СИНИЙ PIN 40 — ЗЕЛЕНЫЙ PIN 57 — БЕЛЫЙ |
| RPM 105-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 1 — БЕЛЫЙ |
| Датчик давления топлива 105-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 39 — КОРИЧНЕВЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
