Hyundai Tucson 1.6 T-GDI 130kW (G4FJ)

ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки Толстый жгут, по центру двигателя со стороны впускного коллектора (№ 6 на рисунке выше) — 12-пиновый разъем	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 1 — КРАСНЫЙ 1 мм² PIN 3 — КРАСНЫЙ 1 мм² PIN 5 — СИНИЙ 1 мм² PIN 7 — СИНИЙ 1 мм²
RPM Катушка зажигания № 1	КОРИЧНЕВЫЙ	PIN 2 — КРАСНЫЙ
Датчик давления топлива Толстый жгут, по центру двигателя со стороны впускного коллектора (№ 6 на рисунке выше) — 12-пиновый разъем	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 10 — ЗЕЛЕНЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР

1/2

ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:KME Silver (рабочее давление: 1,0 бар)

Форсунки:Hercules (жиклеры: 2,4 мм)

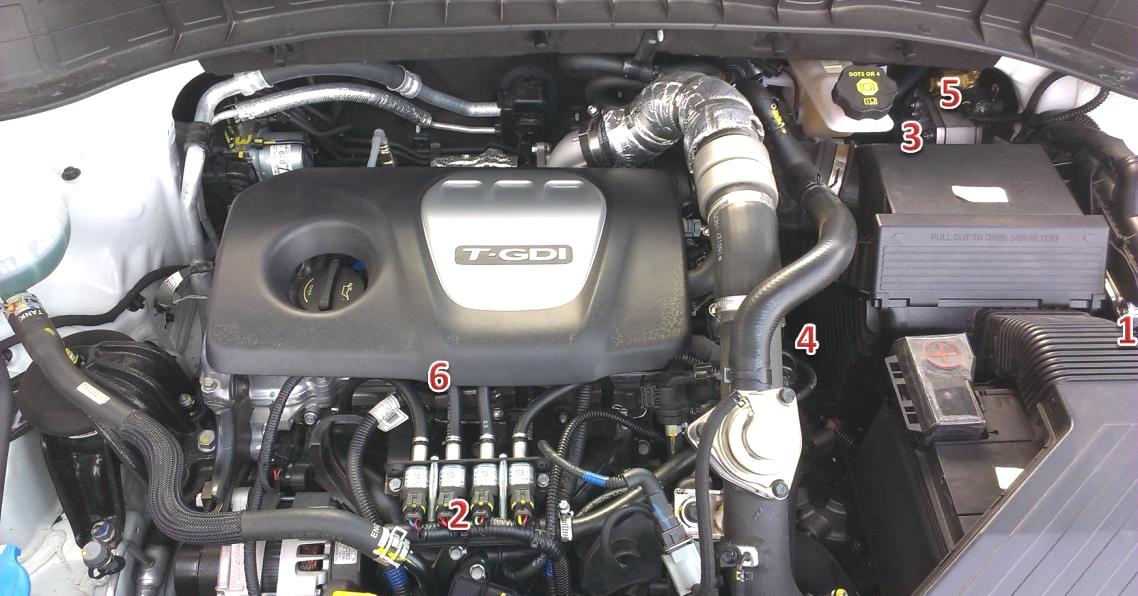

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

6Место подключения к бензиновым форсункам

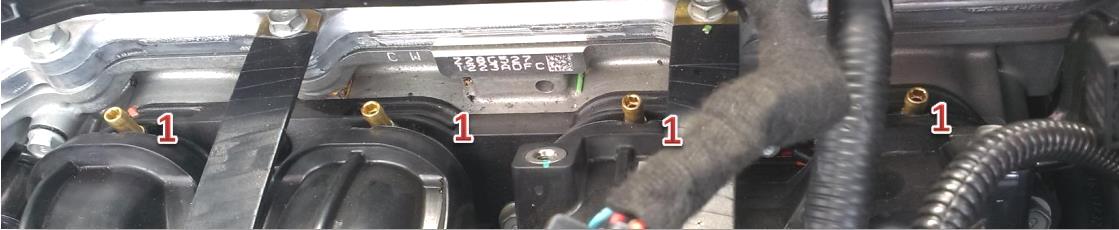

Расположение компонентов и места подключений

1Жиклеры газовых форсунок
