Hyundai Solaris
1.6 128 лс. (G4FC)

Комплектация установки

Центральный блок:Digitronic

Редуктор:Poletron

Форсунки:Rai IG1 (жиклеры: 2,2 мм)

Баллон:Торроидальный 42 литра с внутренней горловиной / 54 литра (немного выпирает крышка запаски)

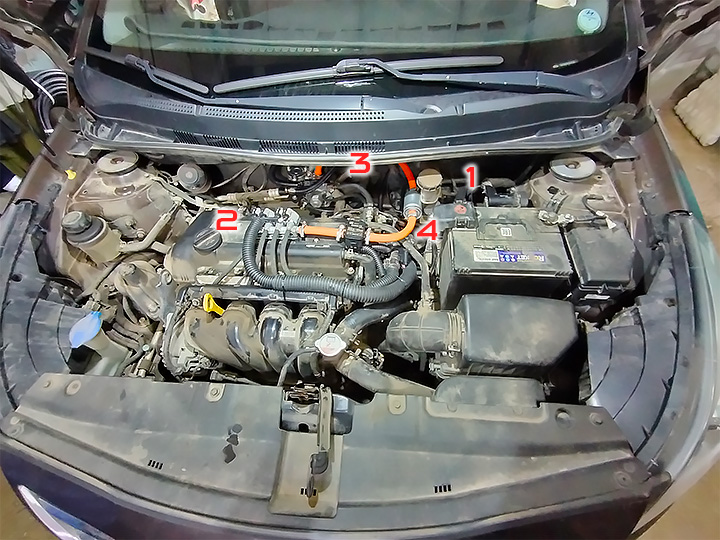

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор, электромагнитный клапан с фильтром жидкой фазы

4Фильтр газовой фазы

5Блок управления двигателем

2/2

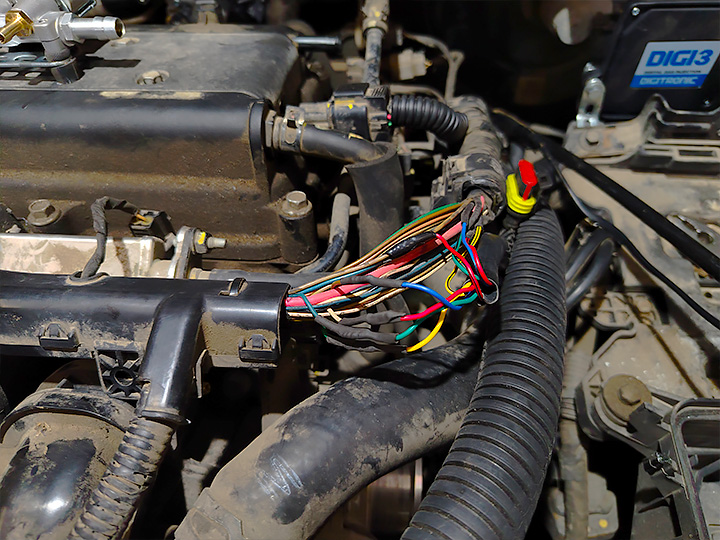

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения

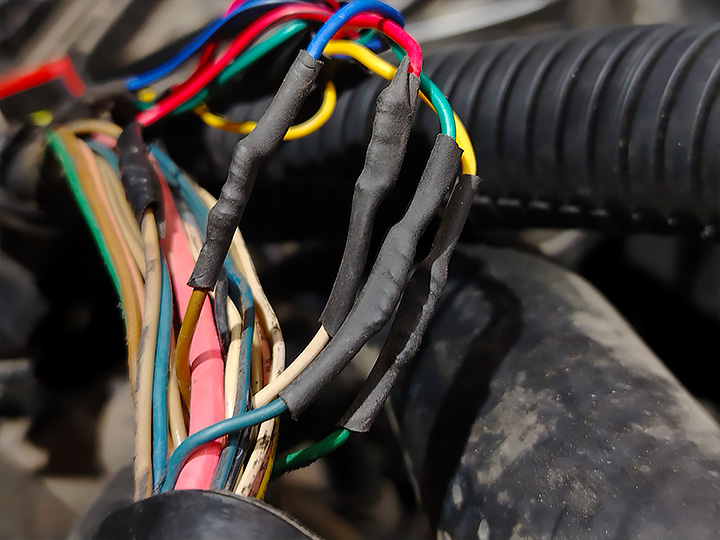

Бензиновые форсунки Жгут проводов на фото выше	Форсунка 1 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ Форсунка 2 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 3 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 4 СИНИЙ СИНИЙ / ЧЕРНЫЙ	ЗЕЛЕНЫЙ СИНИЙ БЕЛЫЙ КОРИЧНЕВЫЙ
RPM Общий разъем на катушки зажигания	КОРИЧНЕВЫЙ	ЗЕЛЕНЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР Бледно коричневый в жгуте с форсуночными продами
