Hyundai iX35
1.6 GDI 99kW (G4FD)

2/2

ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 60-пиновый разъем ЭБУ ЭБУ — Bosch 60 pin + 94 pin	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 33 — ЗЕЛЕНЫЙ PIN 3 — СИНИЙ PIN 18 — БЕЛЫЙ PIN 48 — БЕЛЫЙ
RPM 60-пиновый разъем ЭБУ	КОРИЧНЕВЫЙ	PIN 46 — ЗЕЛЕНЫЙ
Датчик давления топлива 94-пиновый разъем ЭБУ	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 58 — ОРАНЖЕВЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

ВНИМАНИЕ: Инструкция не распространяется на автомобили с блоком управления Kefico с 2017 года!

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:KME Silver (рабочее давление: 0,9 бар)

Форсунки:Hercules (жиклеры: 2,1 мм)

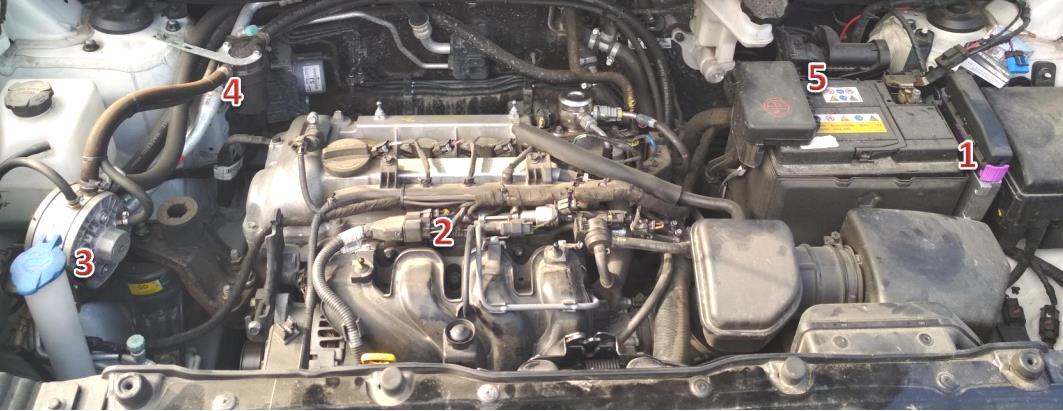

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор, электромагнитный клапан с фильтром жидкой фазы

4Фильтр газовой фазы

5Блок управления двигателем

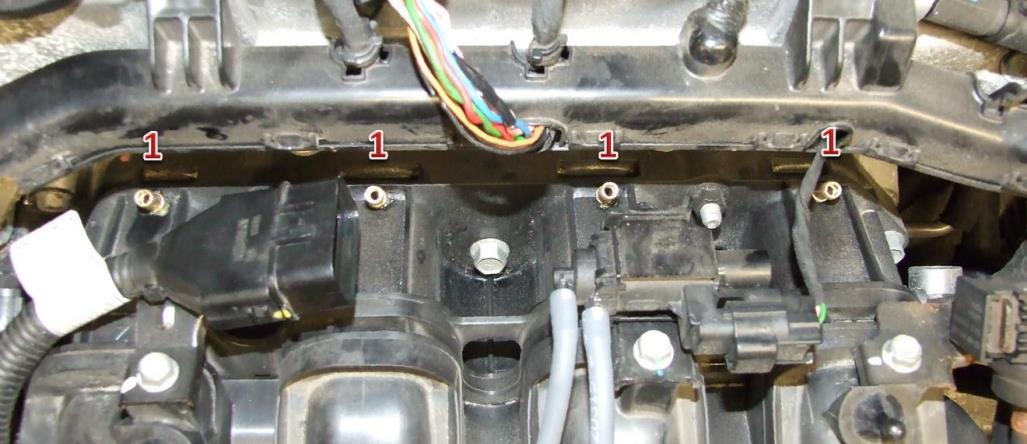

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
