Ford Mondeo 2.0 EcoBoost
176kW (TPBA)
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 16-пиновый разъем справа от впускного коллектора | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 9 — ЖЕЛТЫЙ / СИНИЙ 1 мм² PIN 12 — СИНИЙ / ОРАНЖЕВЫЙ 1 мм² PIN 13 — ЗЕЛЕНЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 14 — СИНИЙ 1 мм² |
| RPM Катушка зажигания № 1 | КОРИЧНЕВЫЙ | PIN 1 — БЕЛЫЙ / ФИОЛЕТОВЫЙ |
| Датчик давления топлива 3-пиновый разъем датчика давления | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 2 — СИНИЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:KME Gold (рабочее давление: 1,0 бар)
Форсунки:Hercules (без жиклеров)
Расположение компонентов и места подключений

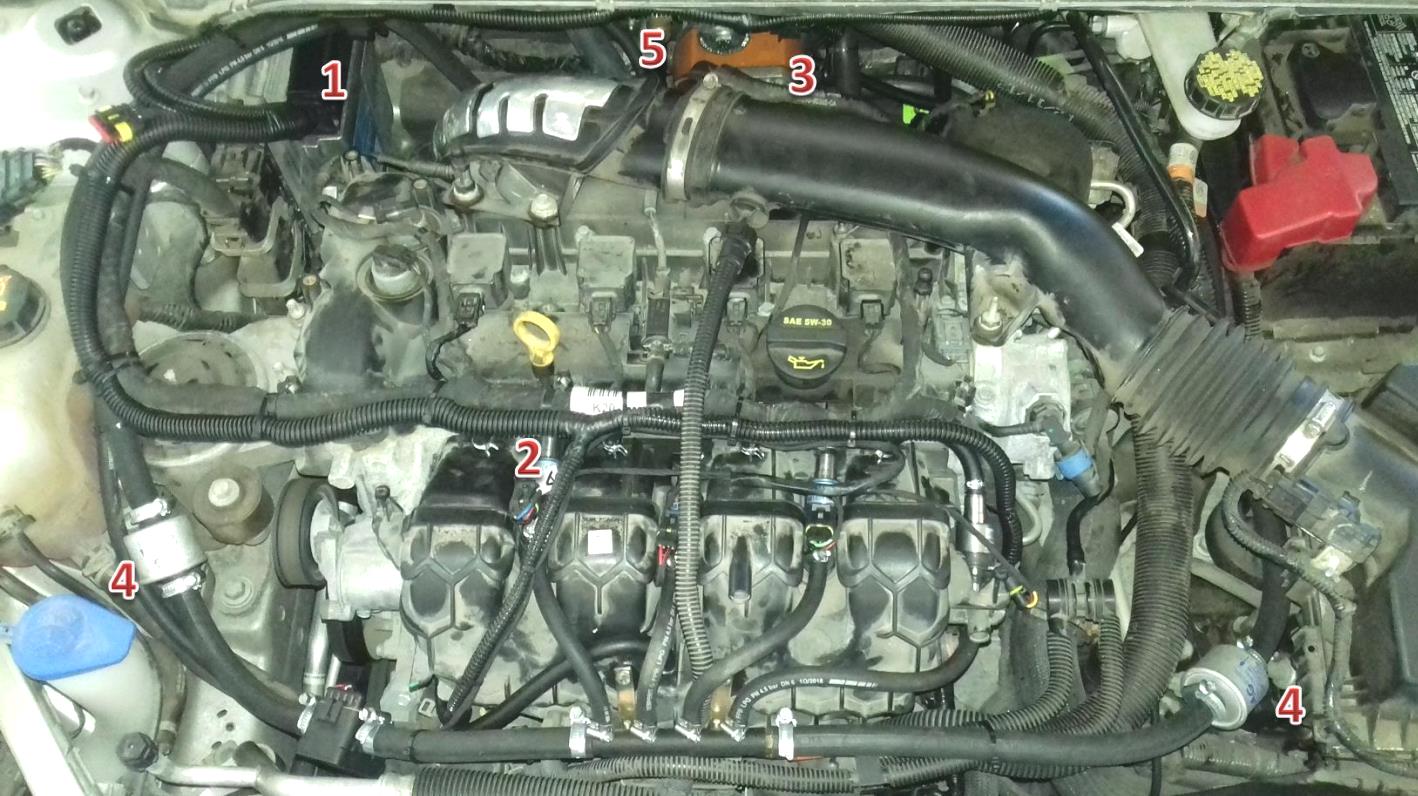

Расположение компонентов и места подключений
1Контроллер Zenit Pro Direct
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы
Дополнительные компоненты / Additional components

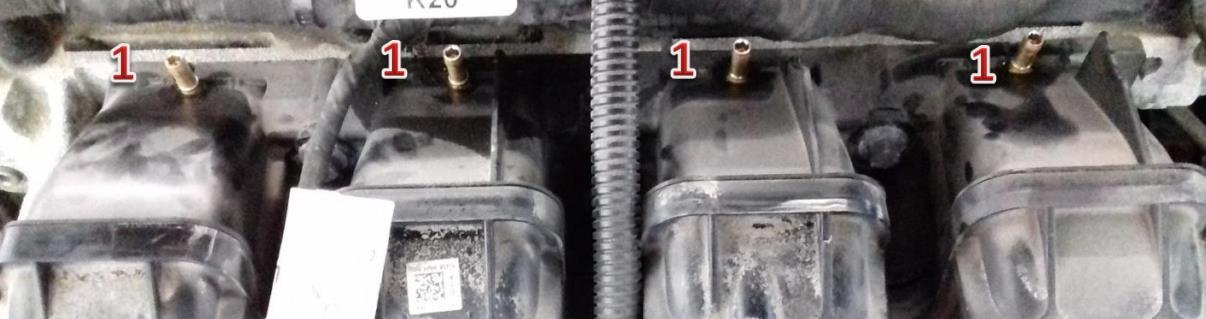

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
16-пиновый разъем справа от впускного коллектора
