Ford Kuga 1.6 EcoBoost 134kW (JTMA)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 8-пиновый разъем над впускным коллектором	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 1 — ЗЕЛЕНЫЙ / СИНИЙ 1 мм² PIN 3 — СЕРЫЙ / ЖЕЛТЫЙ 1 мм² PIN 5 — ФИОЛЕТОВЫЙ / СЕРЫЙ 1 мм² PIN 7 — ЖЕЛТЫЙ / ОРАНЖЕВЫЙ 1 мм²
RPM Катушка зажигания № 4	КОРИЧНЕВЫЙ	PIN 1 — ЗЕЛЕНЫЙ / ФИОЛЕТОВЫЙ
Датчик давления топлива 3-пиновый разъем датчика давления топлива над впускным коллектором	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 2 — СИНИЙ / КОРИЧНЕВЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:Magic (рабочее давление: 1,1 бар)

Форсунки:Hercules (жиклеры: 2,4 мм)

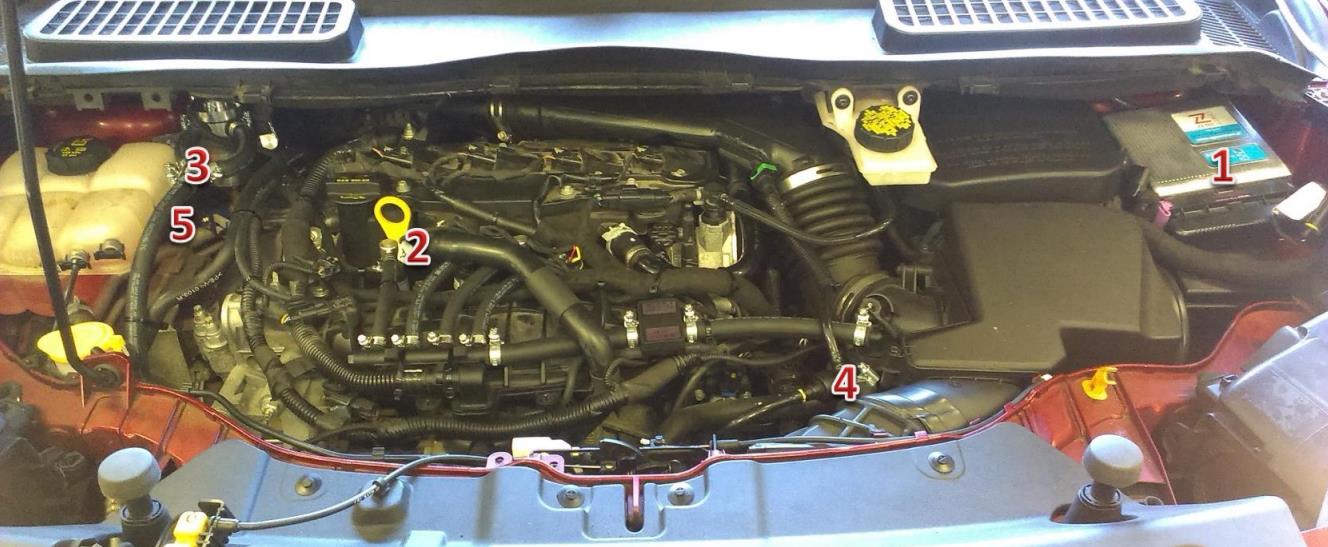

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

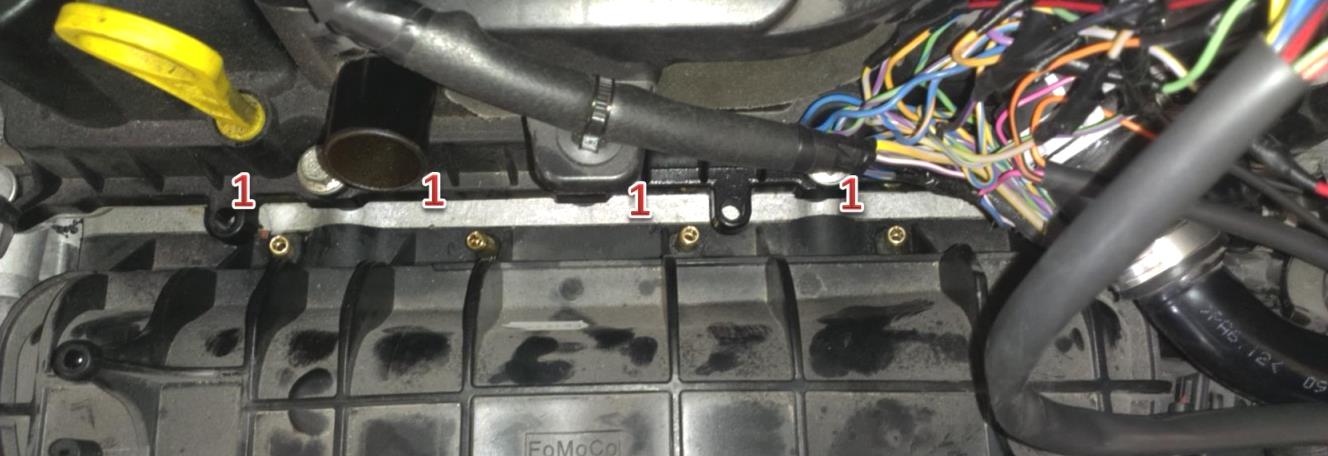

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
