Ford Fusion (USA)
1.6 EcoBoost 134kW
Электрические подключения
Схема подключения
ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.
| Компонент | Обозначение провода Zenit Direct | Место подключения |
|---|---|---|
| Бензиновые форсунки 95-пиновый разъем ЭБУ | Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ | PIN 87 — ЖЕЛТЫЙ / СИНИЙ 1 мм² PIN 88 — СИНИЙ / ОРАНЖЕВЫЙ 1 мм² PIN 93 — ЗЕЛЕНЫЙ / ФИОЛЕТОВЫЙ 1 мм² PIN 92 — СИНИЙ 1 мм² |
| RPM 95-пиновый разъем ЭБУ | КОРИЧНЕВЫЙ | PIN 42 — БЕЛЫЙ / ФИОЛЕТОВЫЙ |
| Датчик давления топлива 95-пиновый разъем ЭБУ | РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ | PIN 37 — СЕРЫЙ |
| Питание | +12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ | АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ |
Комплектация установки
Центральный блок:Zenit Direct ver. A
Редуктор:Magic (рабочее давление: 1,1 бар)
Форсунки:Hercules (жиклеры: 2,4 мм)

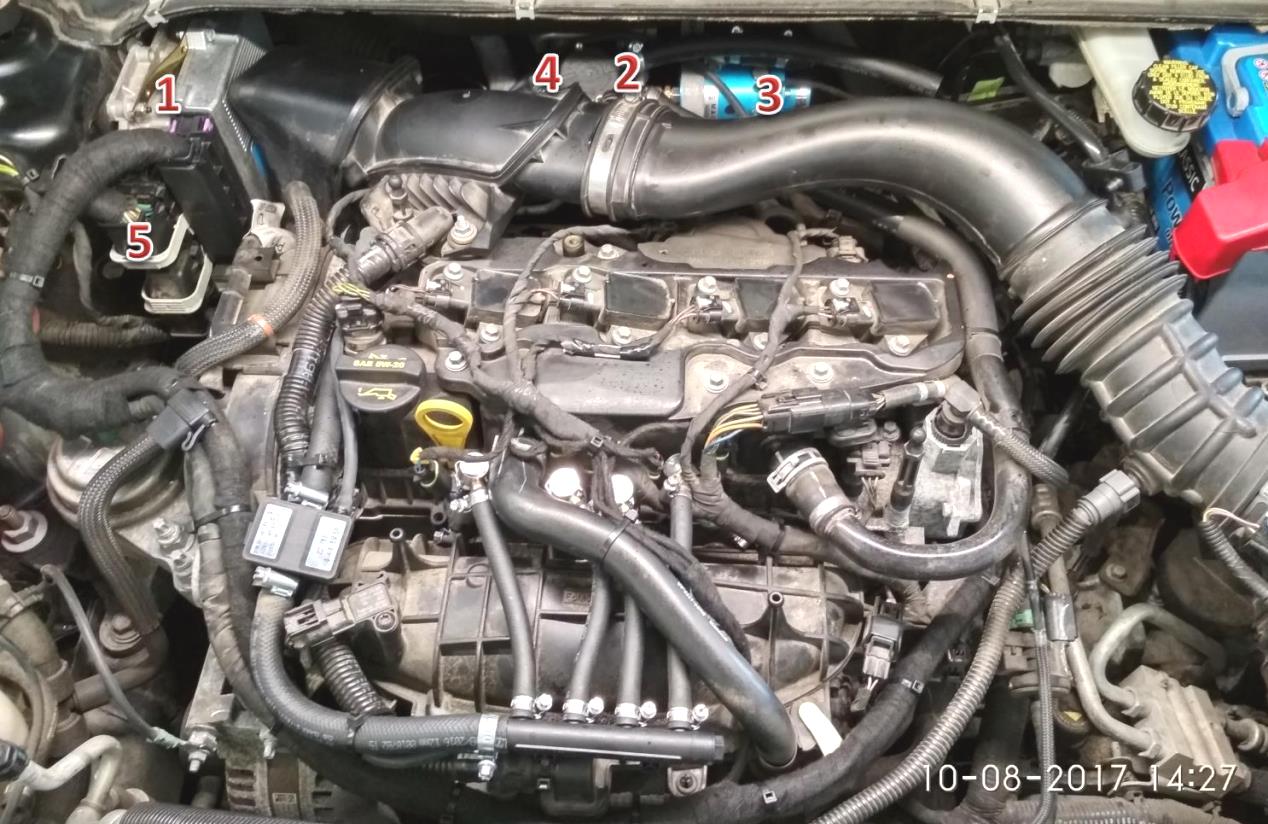

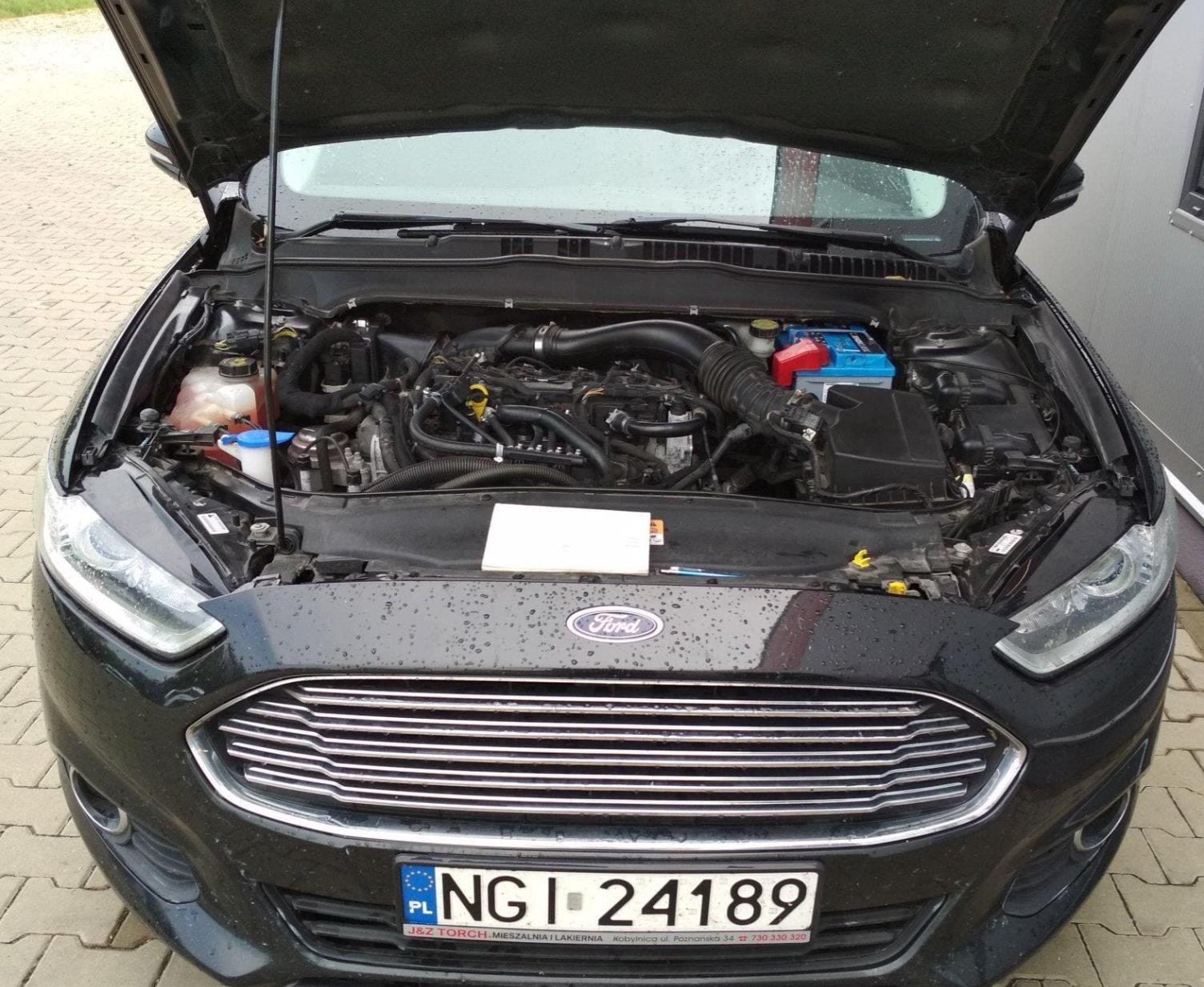

Расположение компонентов и места подключений
Расположение компонентов и места подключений
1Контроллер Zenit Direct
2Газовые форсунки
3Редуктор
4Фильтр газовой фазы
5Электромагнитный клапан с фильтром жидкой фазы

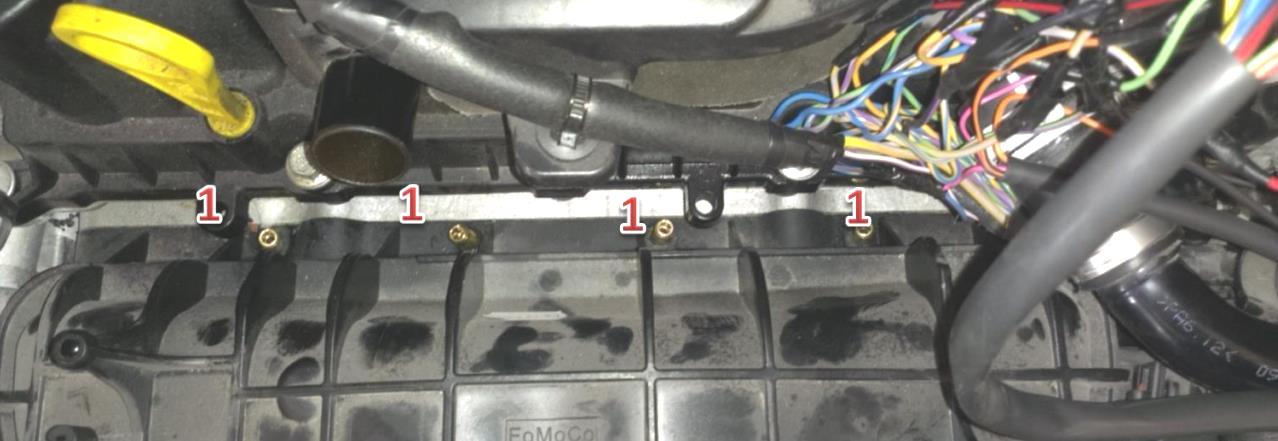

Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
