Ford Focus (USA) 2.0 Flex 118 kW
(Duratec HE Ti-VCT) od 2012

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки 12-пиновый разъем на впускном коллекторе	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 3 — ЖЕЛТЫЙ / ЗЕЛЕНЫЙ PIN 4 — СИНИЙ / КРАСНЫЙ PIN 5 — ЗЕЛЕНЫЙ / ФИОЛЕТОВЫЙ PIN 6 — СИНИЙ
RPM Катушка зажигания № 1	КОРИЧНЕВЫЙ	PIN 1 — БЕЛЫЙ / ФИОЛЕТОВЫЙ
Датчик давления топлива 12-пиновый разъем на впускном коллекторе	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 7 — СИНИЙ / КОРИЧНЕВЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР ЗАЖИГАНИЕ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:Magic (рабочее давление: 0,9 бар)

Форсунки:Hercules (жиклеры: 1,9 мм)

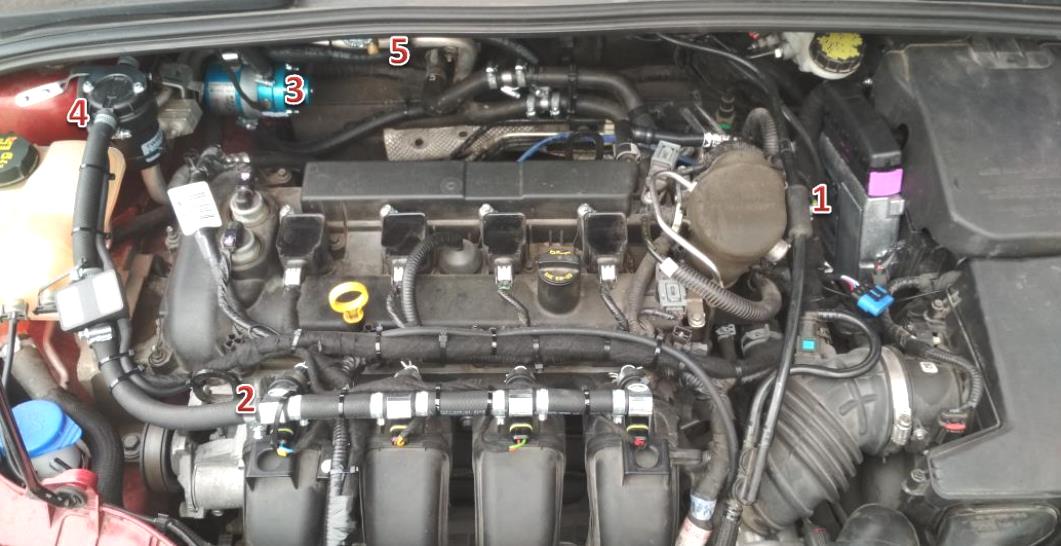

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

        Дополнительные компоненты / Additional components

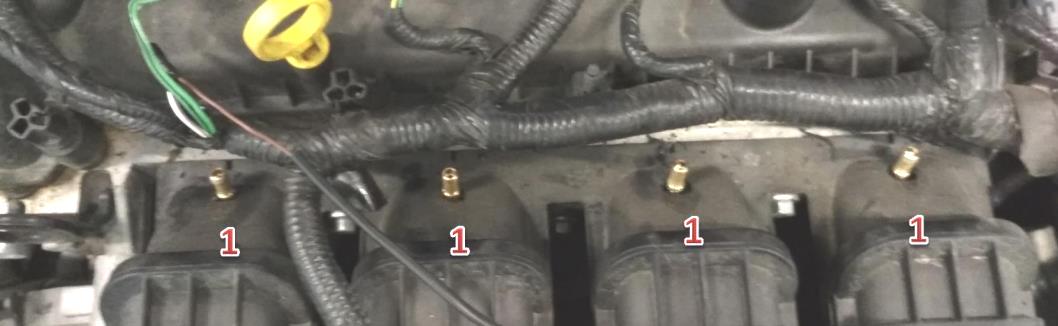

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle

Ford Focus (USA) 2.0 Flex 118 kW(Duratec HE Ti-VCT) od 2012
