Citroen C4 1.6 THP 103kW (5FT)

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Direct	Место подключения
Бензиновые форсунки 32-пиновый разъем ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN D4 — БЕЛЫЙ PIN F4 — БЕЛЫЙ PIN C4 — БЕЛЫЙ PIN E4 — БЕЛЫЙ
RPM 32-пиновый разъем ЭБУ	КОРИЧНЕВЫЙ	PIN H2 — ЖЕЛТЫЙ
Датчик давления топлива 32-пиновый разъем ЭБУ	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN A3 — ЖЕЛТЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР 53-пиновый разъем ЭБУ — PIN 5 — ЗЕЛЕНЫЙ

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:Magic (рабочее давление: 1,0 бар)

Форсунки:Hercules (жиклеры: 2,4 мм)

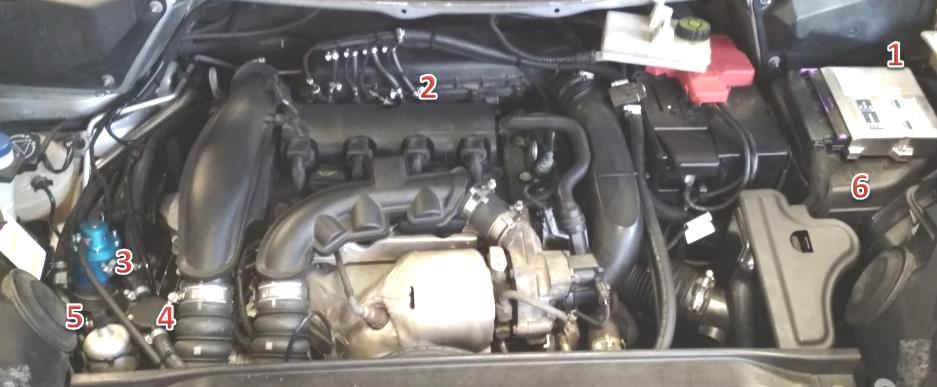

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

6Блок управления двигателем (бензиновый ЭБУ)

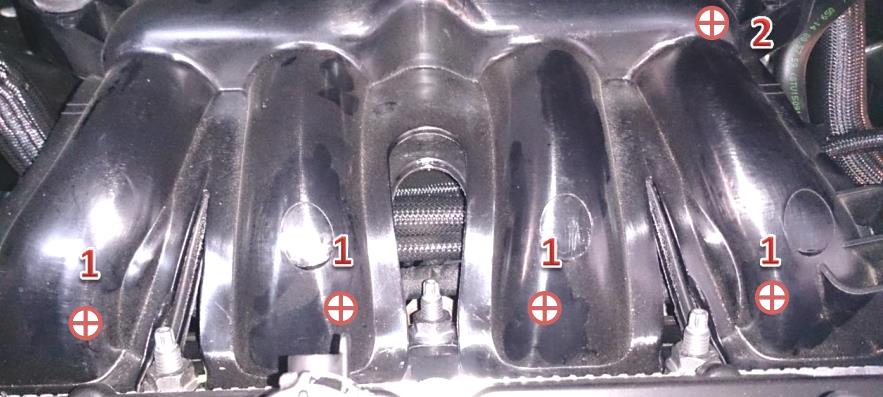

        Дополнительные компоненты / Additional components
1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
