Alfa Romeo 159 1.9 JTS 118kW

Электрические подключения Схема подключения

ВНИМАНИЕ: Перед подключением проверьте соответствие цветов проводов в электропроводке автомобиля с документацией.

Компонент	Обозначение провода Zenit Pro Direct	Место подключения
Бензиновые форсунки 60-пиновый разъем B ЭБУ	Форсунка 1 СИНИЙ СИНИЙ / ЧЕРНЫЙ Форсунка 2 КРАСНЫЙ КРАСНЫЙ / ЧЕРНЫЙ Форсунка 3 ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ / ЧЕРНЫЙ Форсунка 4 ЖЕЛТЫЙ ЖЕЛТЫЙ / ЧЕРНЫЙ	PIN 49 — ФИОЛЕТОВЫЙ PIN 48 — ЗЕЛЕНЫЙ PIN 33 — ЖЕЛТЫЙ PIN 34 — БЕЛЫЙ
RPM 60-пиновый разъем B ЭБУ	КОРИЧНЕВЫЙ	PIN 46 — КРАСНЫЙ / ЧЕРНЫЙ
Датчик давления топлива 60-пиновый разъем B ЭБУ	РОЗОВЫЙ РОЗОВЫЙ / ЧЕРНЫЙ	PIN 8 — СИНИЙ / БЕЛЫЙ
Питание	+12V АККУМУЛЯТОР МАССА +12V ПОСЛЕ ЗАЖИГАНИЯ	АККУМУЛЯТОР АККУМУЛЯТОР

Комплектация установки

Центральный блок:Zenit Direct ver. A

Редуктор:Magic (рабочее давление: 1,1 бар)

Форсунки:Hercules (жиклер: 2,1 мм)

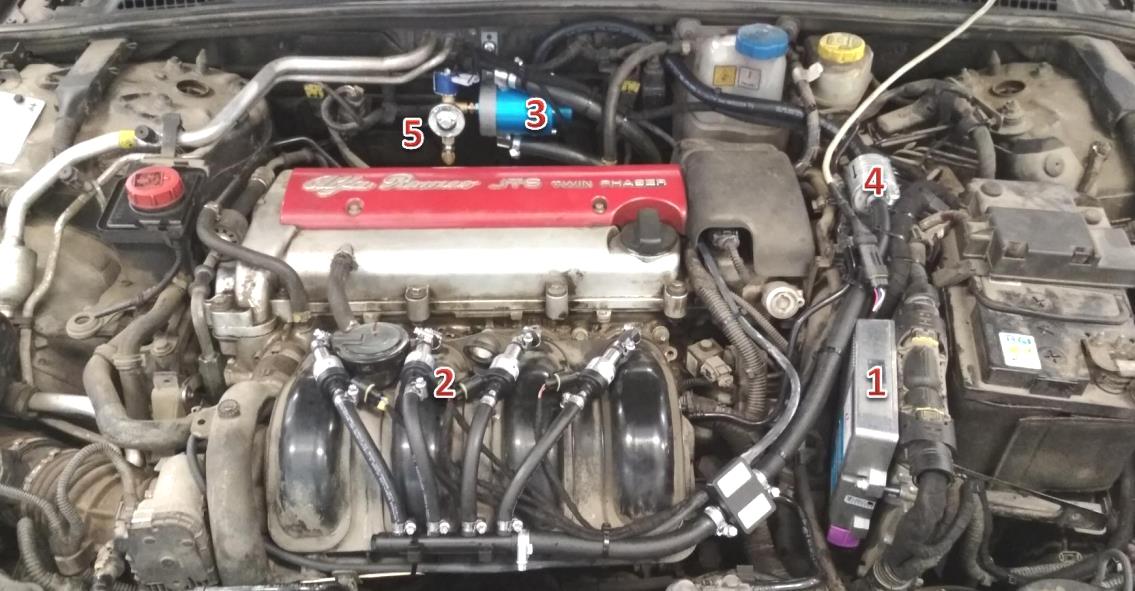

Расположение компонентов и места подключений

1Контроллер Zenit Direct

2Газовые форсунки

3Редуктор

4Фильтр газовой фазы

5Электромагнитный клапан с фильтром жидкой фазы

        Дополнительные компоненты / Additional components

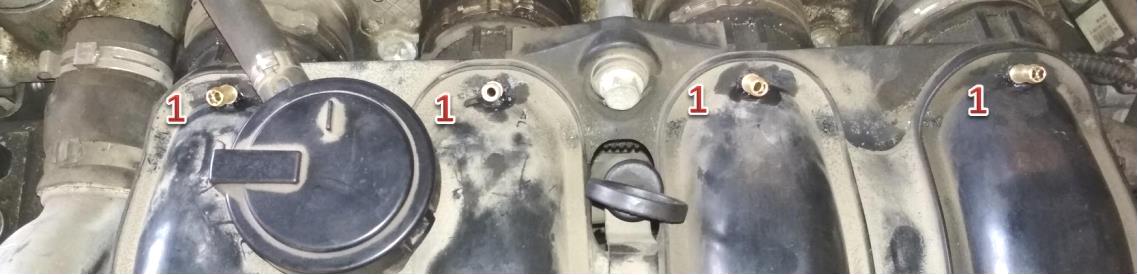

1жиклеры газовых форсунок / gas injector nozzles
2штуцер разрежения / vacuum nozzle
